第1章  加載BOOTROM和主機軟件

傳統的交換機軟件加載方式為串口加載，該方式速度慢，耗時長，且不具備遠程加載功能，致使操作不便。為解決這些問題，交換機引入了TFTP及FTP模塊，通過以太網口實現文件下載與軟件加載。

本章將介紹交換機通過本地加載和遠程加載兩種方式，實現BOOTROM和主機軟件的加載。

1.1  加載方式簡介

本地加載包括：

l              通過Console口利用XModem方式完成加載

l              通過以太網口利用TFTP方式完成加載

l              通過以太網口利用FTP方式完成加載

遠程加載方式包括：

l              通過FTP實現遠程加載

l              通過TFTP實現遠程加載



1.2  本地加載

用戶終端和交換機直接相連，可以通過本地加載的方式加載交換機的BOOTROM和主機軟件。

加載成功的前提是用戶的終端和交換機已經正確連接。



1.2.1  BOOT菜單

Starting......







            ************************************************************

            *                                                                     *

            *          H3C S5100-16P-PWR-EI BOOTROM, Version 616          *

            *                                                                     *

            ************************************************************



            Copyright(c) 2004-2007 Hangzhou H3C Technologies Co., Ltd.

            Creation date   : Apr 16 2007, 11:29:53

            CPU Clock Speed : 200MHz

            BUS Clock Speed : 33MHz

            Memory Size     : 64MB

            Mac Address     : 000fe2123456





Press Ctrl-B to enter Boot Menu...

此時，請鍵入<Ctrl+B>，係統提示：

Password :



要求輸入BOOTROM密碼，輸入正確的密碼後（交換機缺省情況下沒有設置密碼），係統進入BOOT菜單：

         BOOT  MENU



1. Download application file to flash

2. Select application file to boot

3. Display all files in flash

4. Delete file from flash

5. Modify bootrom password

6. Enter bootrom upgrade menu

7. Skip current configuration file

8. Set bootrom password recovery

9. Set switch startup mode

0. Reboot



Enter your choice(0-9):

1.2.2  通過Console口利用XModem完成加載

1. XModem簡介

XModem協議是一種文件傳輸協議，因其簡單性和較高的穩定性而被廣泛應用。XModem協議通過Console口傳輸文件，支持128字節和1K字節兩種類型的數據包，並且支持一般校驗和、CRC兩種校驗方式，在出現數據包錯誤的情況下支持多次重傳（一般為10次）。

XModem協議傳輸由接收程序和發送程序完成。先由接收程序發送協商字符，協商校驗方式，協商通過之後發送程序就開始發送數據包，接收程序接收到完整的一個數據包之後按照協商的方式對數據包進行校驗。校驗通過之後發送確認字符，然後發送程序繼續發送下一數據包；如果校驗失敗，則發送否認字符，發送程序重傳此數據包。

2. 加載BOOTROM

第一步：進入BOOT菜單後，如果需要對BOOTROM進行加載，則在進入BOOT菜單，係統出現提示“Enter your choice(0-9):”時，鍵入“6”或者鍵入組合鍵<Ctrl+U>後回車，進入BOOTROM更新菜單。

Bootrom update menu:

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu



Enter your choice(0-3):

然後可以選擇不同的協議來對BOOTROM進行加載。

第二步：在下載程序菜單中，鍵入3，選擇采用XModem協議完成BOOTROM的加載，回車後，係統進入下載速率設置菜單：

Please select your download baudrate:

1.* 9600

2. 19200

3. 38400

4. 57600

5. 115200

0. Return



Enter your choice (0-5):

第三步：根據實際情況，選擇合適的下載速率，若如上所示鍵入5，即選擇115200 bps的下載速率，回車後終端顯示如下信息：

Download baudrate is 115200 bps

Please change the terminal's baudrate to 115200 bps and select XMODEM protocol

Press enter key when ready

以上提示說明波特率更改完成。



下麵需要進行PC端的配置，以使用Windows2000的超級終端軟件為例進行介紹。

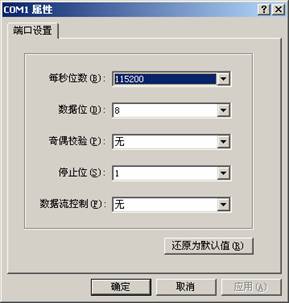

第四步：進入PC超級終端軟件的[文件/屬性]菜單，在彈出的對話框單擊<配置>按鈕，進入Console口配置對話框，將速率設置為115200bps。如圖1-1、圖1-2所示。

圖1-1 進入屬性對話框

圖1-2 Console口配置對話框

第五步：配置終端的波特率設置完成後，做一次終端的斷開和連接操作，波特率設置才能生效：單擊超級終端的<斷開>按鈕，即斷開了超級終端和交換機的連接，點擊<連接>按鈕，則重新建立超級終端和交換機的連接。如圖1-3所示。

圖1-3 連接按鈕和斷開按鈕



第六步：鍵入回車即可開始程序的下載，終端顯示如下信息：

Now please start transfer file with XMODEM protocol.

If you want to exit, Press <Ctrl+X>.

Loading ...CCCCCCCCCC

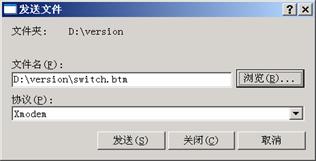

第七步：此時，從終端窗口選擇[傳送\發送文件]，在彈出的對話框（如圖1-4所示）中點擊<瀏覽>按鈕，選擇需要下載的軟件，並將下載使用的協議改為“Xmodem”。

圖1-4 [發送文件]對話框

第八步：選擇完成後，點擊<發送>按鈕，係統彈出如圖1-5所示的界麵。

圖1-5 正在發送文件界麵

第九步：程序下載完成後，係統界麵如下：

Loading ...CCCCCCCCCC done!

第十步：此時重新將超級終端的波特率調整為9600bps，過程請參考前麵的第四步和第五步，然後根據提示按任意鍵，係統將給出下麵的提示，表示加載成功。

Bootrom updating.....................................done!



3. 加載主機軟件

第一步：如果用戶要加載交換機的主機軟件，直接在BOOT菜單中選擇選項1後鍵入回車，係統會出現以下提示。

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu



Enter your choice(0-3):

然後可以選擇3，采用XModem協議來對主機軟件進行加載。

後續的步驟和加載BOOTROM完全一致，區別在於：係統給出的提示是加載主機軟件。



1.2.3  通過以太網口利用TFTP完成加載

1. TFTP介紹

TFTP（Trivial File Transfer Protocol，簡單文件傳輸協議）是TCP/IP協議族中一個用來在客戶機與服務器之間進行簡單文件傳輸的協議，該協議承載在UDP上，提供不可靠的數據流傳輸服務。

2. 加載BOOTROM

圖1-6 利用TFTP完成加載

第一步：如圖1-6所示，交換機通過以太網口與TFTP Server相連，通過Console口與配置計算機相連。



第二步：在TFTP Server上運行服務器程序，指定需要加載的程序所在的文件路徑。



第三步：在配置計算機上運行超級終端程序，啟動交換機，進入BOOT菜單，然後進入加載協議選擇菜單。

如果需要對BOOTROM進行加載，則在進入BOOT菜單，係統出現提示“Enter your choice(0-9):”後鍵入“6”或者鍵入組合鍵<Ctrl+U>後回車，進入BOOTROM加載菜單。

Bootrom update menu:

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu



Enter your choice(0-3):

第四步：在加載協議菜單中鍵入1，選擇采用TFTP協議完成BOOTROM加載，回車後，用戶需要根據實際情況，設置TFTP協議的相關參數：

Load File name           :S5100.btm

Switch IP address        :1.1.1.2

Server IP address        :1.1.1.1

第五步：完成以上信息的輸入後，按下回車，係統提示如下：

Are you sure to update your bootrom?Yes or No(Y/N)

第六步：鍵入Y，係統開始文件下載；鍵入N，係統將返回下載程序菜單。以鍵入Y為例，回車後，係統開始自動進行BOOTROM的下載和升級操作。當係統完成操作後，終端界麵出現如下提示信息，表明加載成功：

Loading........................................done

Bootrom updating..........done!

3. 加載主機軟件

第一步：如果用戶要加載交換機的主機軟件，直接在BOOT菜單中選擇選項1後鍵入回車，係統會出現以下提示。

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu



Enter your choice(0-3):

然後可以選擇1，采用TFTP協議對主機軟件進行加載。

後續的步驟和加載BOOTROM完全一致，區別在於：係統給出的提示是加載主機軟件。



1.2.4  通過以太網口利用FTP完成加載

1. FTP介紹

FTP（File Transfer Protocol，文件傳輸協議）在TCP/IP協議族中屬於應用層協議，主要用於在遠端服務器和本地主機之間傳輸文件，是IP網絡上傳輸文件的通用協議。

交換機可以作為FTP客戶端或服務器端，通過以太網口完成軟件的加載。下麵分別舉例進行說明。

2. 交換機作為FTP客戶端時的加載過程

(1)        加載BOOTROM

圖1-7 交換機作為FTP客戶端完成加載

第一步：如圖1-7所示，交換機通過一個以太網口與FTP Server相連，通過Console口與配置計算機相連。



第二步：在FTP Server上運行服務器程序，配置FTP用戶名和密碼，並將程序文件拷貝到指定的FTP目錄中。

第三步：在配置計算機上運行超級終端程序，啟動交換機，進入BOOT菜單，然後進入加載協議選擇菜單。

如果需要對BOOTROM進行加載，則在進入BOOT菜單，係統出現提示“Enter your choice(0-9):”後鍵入“6”或者鍵入組合鍵<Ctrl+U>後回車，進入BOOTROM加載菜單。

Bootrom update menu:

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu



Enter your choice(0-3):

第四步：在下載程序菜單中鍵入2，選擇采用FTP協議完成BOOTROM加載，回車後，開始FTP協議相關參數的設置：

Load File name           :S5100.btm

Switch IP address        :10.1.1.2

Server IP address        :10.1.1.1

FTP User Name            :5100

FTP User Password        :abc

第五步：根據實際情況，完成以上信息的輸入，回車後係統界麵如下：

Are you sure to update your bootrom?Yes or No(Y/N)

第六步：鍵入Y，係統開始文件下載；鍵入N，係統將返回下載程序菜單。以鍵入Y為例，回車後，係統開始進行自動進行程序的下載和升級操作。當操作完成後，終端界麵出現如下提示信息，表明加載成功：

Loading........................................done

Bootrom updating..........done!

(2)        加載主機軟件

第一步：如果用戶要加載交換機的主機軟件，直接在BOOT菜單中選擇選項1後鍵入回車，係統會出現以下提示。

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu



Enter your choice(0-3):

然後可以選擇2，采用FTP協議對主機軟件進行加載。

後續的步驟和加載BOOTROM完全一致，區別在於：係統給出的提示是加載主機軟件。



1.3  遠程加載

用戶可以通過Telnet遠程登錄到交換機上，利用FTP或TFTP，實現BOOTROM和主機軟件的遠程加載。

1.3.1  通過FTP實現遠程加載

1. 交換機作為客戶端時的加載過程

(1)        加載BOOTROM

如圖1-8所示，FTP Server與配置計算機是同一台計算機。用戶通過Telnet遠程登錄到交換機上，在交換機上執行FTP命令，從遠程的FTP Server上（假定IP地址為10.1.1.1）下載BOOTROM程序s5100.btm。

圖1-8 通過FTP實現遠程加載

第一步：通過FTP的相關命令將軟件下載到本地交換機上。

<H3C> ftp 10.1.1.1

Trying ...

Press CTRL+K to abort

Connected.

220 WFTPD 2.0 service (by Texas Imperial Software) ready for new user

User(none):abc

331 Give me your password, please

Password:

230 Logged in successfully

[ftp] get s5100.btm

[ftp] bye



第二步：在交換機上加載BOOTROM。

<H3C> boot bootrom s5100.btm

 This will update BootRom file on unit 1. Continue? [Y/N] y

 Upgrading BOOTROM, please wait...

 Upgrade BOOTROM succeeded!

第三步：重新啟動交換機。

<H3C> reboot



(2)        加載主機軟件

加載主機軟件的過程與加載BOOTROM基本一致，區別在於下載的文件是主機軟件文件，以及在選擇交換機下次啟動時使用的主機軟件時需要使用boot boot-loader命令。

通過以上操作即可完成BOOTROM和主機軟件的加載。

需要注意的是：

l              加載BOOTROM和主機軟件必須通過reboot命令重啟交換機後才能使加載成功。

l              如果Flash空間不夠，可以先刪除Flash中的無用文件，再進行軟件的下載。關於刪除文件的介紹請參見“文件係統管理”部分。

l              在加載過程中不可斷電。

2. 交換機作為FTP服務器端時的加載過程

如圖1-9所示，在交換機上運行FTP Server。用戶通過Telnet登錄到交換機上進行配置，並在本地FTP客戶端執行相應操作，將BOOTROM程序s5100.btm上傳到交換機。

(1)        加載BOOTROM

圖1-9 交換機作為服務器端完成加載

第一步：如圖1-9所示，交換機通過以太網口與PC相連。PC的IP地址為10.1.1.1。

第二步：在交換機上配置VLAN1接口的IP地址為192.168.0.51，子網掩碼255.255.255.0。



<H3C> system-view

System View: return to User View with Ctrl+Z.

[H3C] interface Vlan-interface 1

[H3C-Vlan-interface1] ip address 192.168.0.51 255.255.255.0

第三步：在交換機上開啟FTP服務，配置FTP用戶名test，密碼為pass。

[H3C-Vlan-interface1] quit

[H3C] ftp server enable

[H3C] local-user test

New local user added.

[H3C-luser-test] password simple pass

[H3C-luser-test] service-type ftp

第四步：在PC上開啟FTP客戶端軟件，現以Windows係統的“命令提示符”窗口舉例進行說明，如圖1-10所示。

圖1-10 命令提示符窗口

第五步：在提示符下使用cd命令切換到Bootrom升級文件在PC上的存放路徑，假設為“D:\Bootrom”，如圖1-11所示。

圖1-11 切換至文件存放路徑

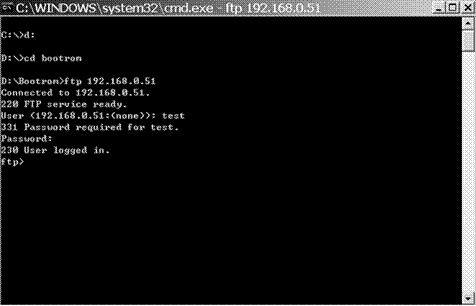

第六步：輸入“ftp 192.168.0.51”，並按屏幕提示輸入用戶名test、密碼pass，登錄FTP服務器，如圖1-12所示。

圖1-12 登錄FTP服務器

第七步：使用put命令將文件s5100.btm上傳至交換機，如圖1-13所示。

圖1-13 上傳s5100.btm文件至交換機

第八步：在交換機上配置s5100.btm作為下次啟動時使用的BOOTROM，並重新啟動交換機。

<H3C> boot bootrom s5100.btm

 This will update Bootrom on unit 1.  Continue? [Y/N] y

 Upgrading Bootrom, please wait...

 Upgrade Bootrom succeeded!

<H3C> reboot

重新啟動時，將以上傳的s5100.btm文件作為BOOTROM啟動，即完成BOOTROM的加載過程。

(2)        加載主機軟件

加載主機軟件的過程與加載BOOTROM基本一致，區別在於上傳的文件是主機軟件文件，以及在選擇交換機下次啟動時使用的主機軟件時需要使用boot boot-loader命令。



1.3.2  通過TFTP實現遠程加載

通過TFTP遠程加載的方式和FTP類似，不同之處僅在於將軟件遠程下載到交換機上時使用的是TFTP協議，而且交換機隻能作為TFTP Client。
