07-GVRP操作
本章節下載 (190.71 KB)
GVRP（GARP VLAN Registration Protocol，GARP VLAN注冊協議）是GARP（Generic Attribute Registration Protocol，通用屬性注冊協議）的一種應用。下麵首先介紹一下GARP的相關內容。
GARP提供了一種機製，用於協助同一個局域網內的交換成員之間分發、傳播和注冊某種信息（如VLAN、組播信息等）。
GARP本身不作為一個實體存在於設備中，遵循GARP協議的應用實體稱為GARP應用，GVRP就是GARP的一種應用。當GARP應用實體存在於設備的某個端口上時，該端口對應於一個GARP應用實體。
(1)
GARP消息
GARP成員之間的信息交互借助於消息的傳遞來完成，主要有三類消息起作用，分別為Join消息、Leave消息和LeaveAll消息。
l
當一個GARP應用實體希望其它設備注冊自己的屬性信息時，它將對外發送Join消息；當收到其它實體的Join消息或本設備靜態配置了某些屬性，需要其它GARP應用實體進行注冊時，它也會向外發送Join消息。
l
當一個GARP應用實體希望其它交換機注銷自己的某屬性信息時，它將對外發送Leave消息；當收到其它實體的Leave消息注銷某些屬性或靜態注銷了某些屬性後，它也會向外發送Leave消息。
l
每個GARP應用實體啟動後，將同時啟動LeaveAll定時器，當該定時器超時後GARP應用實體將對外發送LeaveAll消息，LeaveAll消息用來注銷所有的屬性，以使其它GARP應用實體重新注冊本實體上所有的屬性信息。
Leave消息、LeaveAll消息與Join消息配合確保屬性的注銷或重新注冊。
通過消息交互，所有待注冊的屬性信息可以傳播到同一局域網開啟了GARP功能的所有設備上。
(2)
GARP定時器
GARP消息發送的時間間隔是通過定時器來實現的，GARP定義了四種定時器，用於控製GARP消息的發送周期：
l
Hold定時器：當GARP應用實體接收到其它設備發送的注冊信息時，不會立即將該注冊信息作為一條Join消息對外發送，而是啟動Hold定時器。當該定時器超時後，GARP應用實體將此時段內收到的所有注冊信息放在同一個Join消息中向外發送，從而節省帶寬資源。
l
Join定時器：GARP應用實體可以通過將每個Join消息向外發送兩次來保證消息的可靠傳輸，在第一次發送的Join消息沒有得到回複的時候，GARP應用實體會第二次發送Join消息。兩次Join消息發送之間的時間間隔用Join定時器來控製。
l
Leave定時器：當一個GARP應用實體希望注銷某屬性信息時，將對外發送Leave消息，接收到該消息的GARP應用實體啟動Leave定時器，如果在該定時器超時之前沒有收到Join消息，則注銷該屬性信息。
l
LeaveAll定時器：每個GARP應用實體啟動後，將同時啟動LeaveAll定時器，當該定時器超時後，GARP應用實體將對外發送LeaveAll消息，以使其它GARP應用實體重新注冊本實體上所有的屬性信息。隨後再啟動LeaveAll定時器，開始新的一輪循環。
& 說明：
l GARP定時器的值將應用於所有在同一局域網內運行的GARP應用（如GVRP）。
l Hold定時器、Join定時器和Leave定時器的值可以在每個以太網端口單獨進行設置；而LeaveAll定時器隻需在設備的全局進行設置即可，設置完成後，該值將在設備的所有端口上生效。
l 在全網有多台設備的情況下，各個設備的LeaveAll定時器的取值可能不相同，但各設備都將以全網時間段最小的LeaveAll定時器為準發送LeaveAll消息。因為每次發送LeaveAll消息時，其它設備接收到之後都會清零LeaveAll定時器，因此即使全網存在很多不同的LeaveAll定時器，也隻有時間段最小的那個LeaveAll定時器起作用。
通過GARP機製，一個GARP成員上的配置信息會迅速傳播到整個局域網。GARP成員可以是終端工作站或網橋。GARP成員通過聲明或回收聲明來通知其它的GARP成員注冊或注銷自己的屬性信息，並根據其它GARP成員的聲明或回收聲明來注冊或注銷其它GARP成員的屬性信息。當端口接收到一個屬性聲明時，該端口將注冊該屬性，如果端口接收到回收屬性的聲明，該端口將注銷該屬性。
GARP應用實體的協議數據報文以特定的組播MAC地址為目的MAC。設備在接收到GARP應用實體的報文後，會根據其目的MAC地址加以區分並交給不同的GARP應用（如GVRP）去處理。

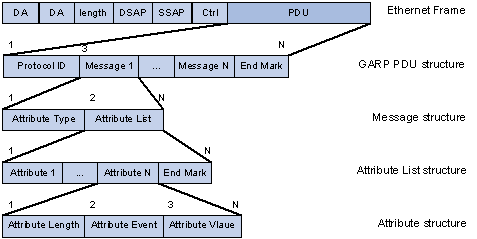

GARP的報文格式如下圖所示。
圖1-1 GARP報文格式
各個字段的說明如表1-1所示。
|
字段 |
含義 |
取值 |
|
Protocol ID |
協議ID |
取值為1 |
|
Message |
消息，每個Message由Attribute Type、Attribute List構成 |
- |
|
Attribute Type |
屬性類型，由具體的GARP的應用定義 |
對於GVRP，屬性類型為0x01，表示屬性取值為VLAN ID |
|
Attribute List |
屬性列表，由多個屬性構成 |
- |
|
Attribute |
屬性，每個屬性由Attribute Length、Attribute Event、Attribute Value構成 LeaveAll Attribute由Attribute Length、LeaveAll Event構成 |
- |
|
Attribute Length |
屬性長度 |
2～255，單位為字節 |
|
Attribute Event |
屬性描述的事件 |
0：LeaveAll Event 1：JoinEmpty Event 2：JoinIn Event 3：LeaveEmpty Event 4：LeaveIn Event 5：Empty Event |
|
Attribute Value |
屬性取值 |
GVRP的屬性取值為VLAN ID，但LeaveAll屬性的Attribute Value值無效 |
|
End Mark |
結束標誌、GARP的PDU（協議數據單元）的結尾標誌 |
以0x00取值表示 |
GVRP是GARP的一種應用。它基於GARP的工作機製，用來維護設備中的VLAN動態注冊信息，並傳播該信息到其它交換機。
設備啟動GVRP特性後，能夠接收來自其它設備的VLAN注冊信息，並動態更新本地的VLAN注冊信息，包括當前的VLAN成員、這些VLAN成員可以通過哪個端口到達等。而且設備能夠將本地的VLAN注冊信息向其它設備傳播，以使同一局域網內所有設備的VLAN信息達成一致。GVRP傳播的VLAN注冊信息既包括本地手工配置的VLAN靜態注冊信息，也包括來自其它設備的VLAN動態注冊信息。
GVRP的端口注冊模式有三種：Normal、Fixed和Forbidden，各模式描述如下。
l
Normal模式：允許該端口動態注冊、注銷VLAN，傳播動態VLAN以及靜態VLAN信息。
l
Fixed模式：禁止該端口動態注冊、注銷VLAN，隻傳播靜態VLAN信息，不傳播動態VLAN信息。該端口隻允許靜態VLAN通過，即隻對其它GARP成員傳播靜態VLAN信息。
l
Forbidden模式：禁止該端口動態注冊、注銷VLAN。該端口隻允許缺省VLAN（即VLAN1）通過，即隻對其他GARP成員傳播VLAN1的信息。
GVRP在IEEE 802.1Q標準文本中有詳細的表述。
表1-2 GVRP配置任務簡介
|
配置任務 |
說明 |
詳細配置 |
|
啟動GVRP |
必選 |
|
|
配置GVRP定時器 |
可選 |
|
|
配置GVRP功能 |
可選 |
需要啟動GVRP的端口已經配置為Trunk端口。
表1-3 啟動GVRP
|
操作 |
命令 |
說明 |
|
進入係統視圖 |
system-view |
- |
|
開啟全局GVRP |
gvrp |
必選 缺省情況下，全局GVRP處於關閉狀態 |
|
進入以太網端口視圖 |
interface interface-type interface-number |
- |
|
開啟端口GVRP |
gvrp |
必選 缺省情況下，端口GVRP處於關閉狀態 |
& 說明：
Trunk端口上使能GVRP後，交換機不允許用戶改變端口的Trunk類型為其他類型。
表1-4 配置GVRP定時器
|
操作 |
命令 |
說明 |
|
進入係統視圖 |
system-view |
- |
|
配置LeaveAll定時器 |
garp timer leaveall timer-value |
可選 缺省情況下，LeaveAll定時器為1000厘秒 |
|
進入以太網端口視圖 |
interface interface-type interface-number |
- |
|
配置Hold定時器、Join定時器和Leave定時器 |
garp timer { hold | join | leave } timer-value |
可選 缺省情況下，Hold定時器為10厘秒，Join定時器為20厘秒，Leave定時器為60厘秒 |
需要注意的是：
l
各定時器的取值必須是5厘秒的倍數。
l
各定時器的取值範圍會由於與它相關的定時器取值的改變而改變。如果用戶想要設置的定時器的值不在當前可以設置的取值範圍內，可以通過改變相關定時器的取值實現。
各個定時器的取值範圍之間的關係如表1-5所示。
|
定時器 |
取值下限 |
取值上限 |
|
Hold定時器 |
10厘秒 |
上限小於等於1/2 Join定時器的值，可以通過改變Join定時器的取值改變 |
|
Join定時器 |
下限大於等於2倍Hold定時器的值，可以通過改變Hold定時器的取值改變 |
上限小於1/2 Leave定時器的取值，可以通過改變Leave定時器的取值改變 |
|
Leave定時器 |
下限大於2倍Join定時器的值，可以通過改變Join定時器的取值改變 |
上限小於LeaveAll定時器的值，可以通過改變LeaveAll定時器的取值改變 |
|
LeaveAll定時器 |
下限大於所有端口Leave定時器的值，可以通過改變Leave定時器的取值改變 |
32765厘秒 |
表1-6 配置GVRP功能
|
操作 |
命令 |
說明 |
|
進入係統視圖 |
system-view |
- |
|
進入以太網端口視圖 |
interface interface-type interface-number |
- |
|
配置GVRP端口注冊模式 |
gvrp registration { fixed | forbidden
| normal } |
可選 缺省情況下，GVRP端口注冊模式為Normal |
在完成上述配置後，在任意視圖下執行display命令可以顯示配置後GARP、GVRP的運行情況，通過查看顯示信息驗證配置的效果。
在用戶視圖下執行reset命令可以清除GARP的統計信息。
表1-7 GVRP顯示和維護
|
操作 |
命令 |
說明 |
|
顯示GARP統計信息 |
display garp statistics [
interface interface-list ] |
display命令可以在任意視圖下執行 |
|
顯示GARP定時器的值 |
display garp timer [ interface interface-list ] |
|
|
顯示GVRP統計信息 |
display
gvrp statistics [ interface
interface-list ] |
|
|
顯示GVRP的全局狀態信息 |
display
gvrp status |
|
|
清除GARP統計信息 |
reset
garp statistics [
interface interface-list ] |
reset命令可以在用戶視圖下執行 |
l
為了使SwitchC和SwitchE上的VLAN配置能夠應用到整個交換網絡，需要在各交換機上啟動GVRP，從而達到動態注冊和更新VLAN信息的目的。
l
用戶可以通過以太網端口注冊模式的改變，實現交換網內部分VLAN的互通。

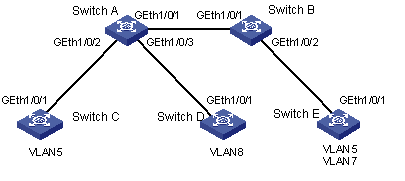

圖1-2 配置GVRP組網圖
(1)
配置SwitchA
# 開啟全局GVRP。
<SwitchA> system-view
[SwitchA] gvrp
# 將以太網端口GigabitEthernet1/0/1配置為Trunk端口，並允許所有VLAN通過。
[SwitchA] interface GigabitEthernet 1/0/1
[SwitchA-GigabitEthernet1/0/1] port link-type trunk
[SwitchA-GigabitEthernet1/0/1] port trunk permit vlan all
# 在以太網端口GigabitEthernet1/0/1上開啟GVRP。
[SwitchA-GigabitEthernet1/0/1] gvrp
[SwitchA-GigabitEthernet1/0/1] quit
# 將以太網端口GigabitEthernet1/0/2配置為Trunk端口，並允許所有VLAN通過。
[SwitchA] interface GigabitEthernet 1/0/2
[SwitchA-GigabitEthernet1/0/2] port link-type trunk
[SwitchA-GigabitEthernet1/0/2] port trunk permit vlan all
# 在以太網端口GigabitEthernet1/0/2上開啟GVRP。
[SwitchA-GigabitEthernet1/0/2] gvrp
[SwitchA-GigabitEthernet1/0/2] quit
# 將以太網端口GigabitEthernet1/0/3配置為Trunk端口，並允許所有VLAN通過。
[SwitchA] interface GigabitEthernet 1/0/3
[SwitchA-GigabitEthernet1/0/3] port link-type trunk
[SwitchA-GigabitEthernet1/0/3] port trunk permit vlan all
# 在以太網端口GigabitEthernet1/0/3上開啟GVRP。
[SwitchA-GigabitEthernet1/0/3] gvrp
[SwitchA-GigabitEthernet1/0/3] quit
(2)
配置SwitchB
# 在全局及GigabitEthernet1/0/1和GigabitEthernet1/0/2端口上開啟GVRP，配置過程可參見SwitchA的配置。
(3)
配置SwitchC
# 在全局及GigabitEthernet1/0/1端口上開啟GVRP，可參見SwitchA的配置。
# 配置VLAN5。
[SwitchC] vlan 5
[SwitchC-vlan5] quit
(4)
配置SwitchD
# 在全局及GigabitEthernet1/0/1端口上開啟GVRP，可參見SwitchA的配置。
# 配置VLAN8。
[SwitchD] vlan 8
[SwitchD-vlan8] quit
(5)
配置SwitchE
# 在全局及GigabitEthernet1/0/1端口上開啟GVRP，可參見SwitchA的配置。
# 配置VLAN5和VLAN7。
[SwitchE] vlan 5
[SwitchE-vlan5] quit
[SwitchE] vlan 7
[SwitchE-vlan7] quit
(6)
顯示SwitchA、SwitchB和SwitchE上動態注冊的VLAN信息。
# 顯示SwitchA上的動態VLAN信息。
[SwitchA] display vlan dynamic
Total 3 dynamic VLAN exist(s).
The following dynamic VLANs exist:
5, 7, 8,
# 顯示SwitchB上的動態VLAN信息。
[SwitchB] display vlan dynamic
Total 3 dynamic VLAN exist(s).
The following dynamic VLANs exist:
5, 7, 8,
# 顯示SwitchE上的動態VLAN信息。
[SwitchE] display vlan dynamic
Total 1 dynamic VLAN exist(s).
The following dynamic VLANs exist:
8
(7)
配置SwitchE的以太網端口Ethernet1/0/1的注冊模式為Fixed，顯示SwitchA、SwitchB和SwitchE上動態注冊的VLAN信息。
# 配置SwitchE的以太網端口Ethernet1/0/1的注冊模式為Fixed。
[SwitchE] interface Ethernet 1/0/1
[SwitchE-Ethernet1/0/1] gvrp registration fixed
# 顯示SwitchA上的動態VLAN信息。
[SwitchA] display vlan dynamic
Total 3 dynamic VLAN exist(s).
The following dynamic VLANs exist:
5, 7, 8,
# 顯示SwitchB上的動態VLAN信息。
[SwitchB] display vlan dynamic
Total 3 dynamic VLAN exist(s).
The following dynamic VLANs exist:
5, 7, 8,
# 顯示SwitchE上的動態VLAN信息。
[SwitchE-Ethernet1/0/1] display vlan dynamic
No dynamic vlans exist!
通過顯示信息可以看到，在SwitchE上配置GVRP的注冊模式為Fixed之後，雖然其他交換機上仍然可以注冊SwitchE上靜態配置的VLAN5和VLAN7，但SwitchE已經不能動態注冊SwitchD上靜態配置的VLAN8。
(8)
配置SwitchE的以太網端口Ethernet1/0/1的注冊模式為Forbidden，顯示SwitchA、SwitchB和SwitchE上動態注冊的VLAN信息。
# 配置SwitchE的以太網端口Ethernet1/0/1的注冊模式為Forbidden。
[SwitchE-Ethernet1/0/1] gvrp registration forbidden
# 顯示SwitchA上的動態VLAN信息。
[SwitchA] display vlan dynamic
Total 2 dynamic VLAN exist(s).
The following dynamic VLANs exist:
5, 8,
# 顯示SwitchB上的動態VLAN信息。
[SwitchB] display vlan dynamic
Total 2 dynamic VLAN exist(s).
The following dynamic VLANs exist:
5, 8,
# 顯示SwitchE上的動態VLAN信息。
[SwitchE] display vlan dynamic
通過顯示信息可以看到，在SwitchE上配置GVRP的注冊模式為Forbidden之後，其他交換機已經不能動態注冊SwitchE上配置的VLAN7，而由於VLAN5和VLAN8在其他注冊模式為Normal的交換機上是靜態配置，因此SwitchA和SwitchB仍然能夠進行動態注冊。
不同款型規格的資料略有差異, 詳細信息請向具體銷售和400谘詢。H3C保留在沒有任何通知或提示的情況下對資料內容進行修改的權利!
