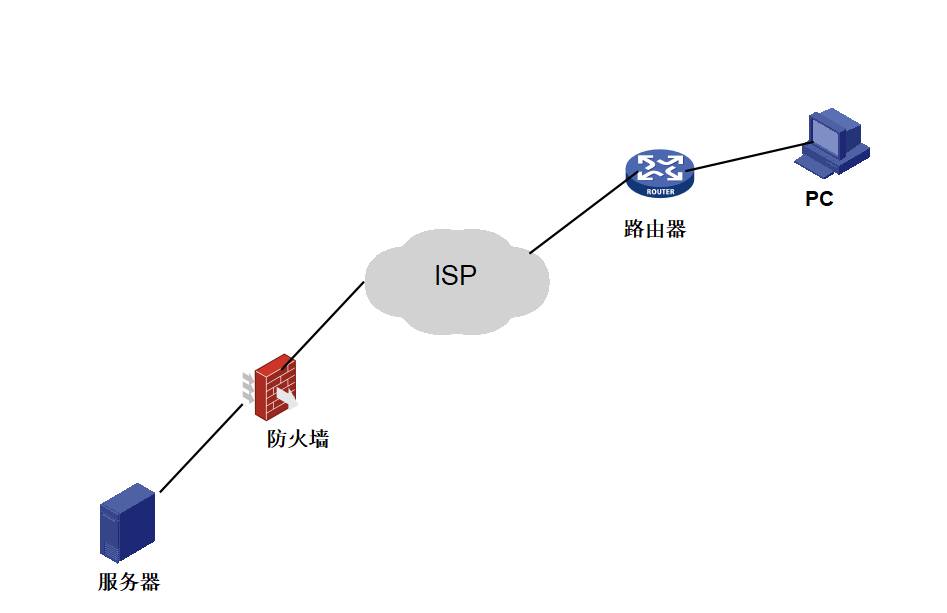

詳細介紹如圖：PC為分部電腦，通過路由器接入ISP，總部為一台防火牆配置L2TP OVER IPSEC 。現需要PC通過iNode客戶端撥入總部，與服務器進行互訪。 附件為我做的原版配置 配置同時可以適用Windows 係統VPN及手機VPN

詳細配置如下

 version 7.1.064, Release 9510P05

 #

 sysname H3C

#

context Admin id 1

#

 telnet server enable

#

 irf mac-address persistent timer

 irf auto-update enable

 undo irf link-delay

 irf member 2 priority 1

#

 ip pool pool 10.1.1.2 10.1.1.10  （創建虛服務模板的地址池，暨用戶撥號獲取的IP）

#

 dialer-group 1 rule ip permit

#

 ip unreachables enable ip ttl-expires enable

#

 password-recovery enable

# vlan 1

#

interface Virtual-Template1

 ppp authentication-mode

pap remote address pool pool

ip address 10.1.1.1 255.255.255.0

#

object-policy ip 1

 rule 0 pass

#

security-zone name Local

 #

security-zone name Trust （將端口加入安全區域）

 import interface GigabitEthernet2/0/4

 import interface Virtual-Template1

#

security-zone name DMZ

#

security-zone name Untrust （將端口加入安全區域）

 import interface GigabitEthernet2/0/3 （三口設置為外網口連接ISP）

#

security-zone name Management （將端口加入安全區域）

 import interface GigabitEthernet2/0/0

 import interface GigabitEthernet2/0/2

#

zone-pair security source Any destination Any  （設置安全策略）

 object-policy apply ip 1

#

zone-pair security source Any destination Local （設置安全策略）

 object-policy apply ip 1

 #

zone-pair security source Local destination Any （設置安全策略）

 object-policy apply ip 1

#

zone-pair security source Trust destination Trust （設置安全策略）

 object-policy apply ip 1

#

zone-pair security source Trust destination Untrust （設置安全策略）

 object-policy apply ip 1

 #

zone-pair security source Untrust destination Trust （設置安全策略）

 object-policy apply ip 1

#

local-user 1 class network （創建PPP用戶，用戶名為1 密碼為1）

 password cipher $c$3$Slq/njg/1L0tpkyLJTxtoEW3VsM=

 service-type ppp

 authorization-attribute user-role network-operator

#

#

 ipsec transform-set 1  （設置IPSEC參數）

 esp encryption-algorithm 3des-cbc

 esp authentication-algorithm md5

 #

 ipsec transform-set 2  （設置IPSEC參數）

 esp encryption-algorithm aes-cbc-128

 esp authentication-algorithm sha1

 #

ipsec transform-set 3 （設置IPSEC參數）

 esp encryption-algorithm aes-cbc-256

 esp authentication-algorithm sha1

 #

ipsec transform-set 4

esp encryption-algorithm des-cbc

esp authentication-algorithm sha1

 #

ipsec transform-set 5

 esp encryption-algorithm 3des-cbc

 esp authentication-algorithm sha1

 #

ipsec transform-set 6

 esp encryption-algorithm aes-cbc-192

 esp authentication-algorithm sha1

#

ipsec policy-template 1 1 （創建IPSEC策略將參數進行綁定）

 transform-set 1 2 3 4 5 6

 ike-profile 1

#

ipsec policy 1 1 isakmp template 1 （IPSEC 策略與 模板1進行綁定）

#

l2tp-group 1 mode lns  （設置L2TP參數  將本端命名為lns）

 allow l2tp virtual-template 1

 undo tunnel authentication

 tunnel name lns

#

 l2tp enable

#

 ike identity fqdn 123 （設置本端IKE FQDN號為123）

#

#

ike profile 1

 keychain 1

 exchange-mode aggressive

 local-identity fqdn 123 match remote identity address 0.0.0.0 0.0.0.0  （設置遠端接入的IP為全部都可以接入）

 match remote identity fqdn 456  （設置對端FQDN號為456）

 proposal 1 2 3 4 5 6  （綁定IKE的提要）

#

 ike proposal 1

 encryption-algorithm aes-cbc-128

 dh group2

 authentication-algorithm md5

#

ike proposal 2

 encryption-algorithm 3des-cbc

 dh group2

 authentication-algorithm md5

#

ike proposal 3

 encryption-algorithm 3des-cbc

 dh group2

#

ike proposal 4

 encryption-algorithm aes-cbc-256

 dh group2

#

ike proposal 5

 dh group2

#

ike proposal 6

 encryption-algorithm aes-cbc-192

 dh group2

#

ike keychain 1 pre-shared-key hostname 456 key cipher $c$3$7ingFDpILKQhQ8DxrvyuG6m2AyO2K1nW9Q== （設置IKE的密鑰為aabbcc）

#

 ip https enable

 webui log enable

#

interface GigabitEthernet2/0/3

 port link-mode route

 ipsec apply policy 1

（配置公網IP）

  nat out （配置NAT）

#

 ip route-static 0.0.0.0 0  公網網關 （設置缺省路由）

#

iNode 配置

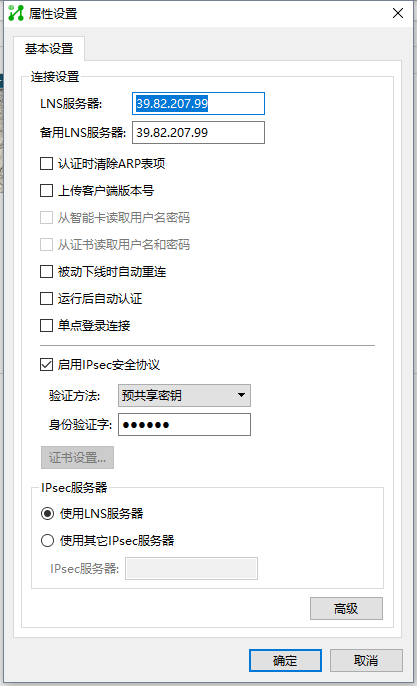

（輸入用戶名密碼 均為1  點擊屬性）

LNS服務器為防火牆外網口IP

預共享秘鑰為aabbcc

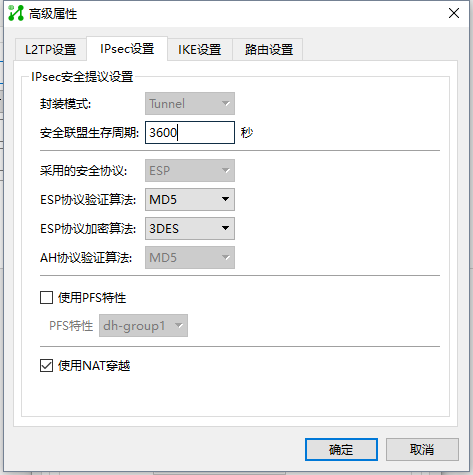

點擊高級

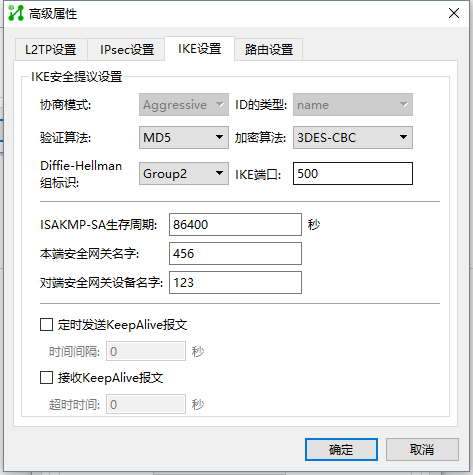

IKE這裏 必須輸入網關名字 就是FQDN號

實際測試係統 XP SP3，  win7 64位 ，WIN server 2003 ，win server 2008 R2標準版 ，win server 2012 標準版 均無軟件兼容性問題，建議分部PC選用以上係統，WIN 10部分係統存在兼容性問題，可能會導致 PPP無法建立會話 此時IKE SA和IPSEC SA均無問題。
