1 配置需求或說明

1.1 適用產品係列

本案例適用於如ICG5000G、ICG5000T、ICG6000係列的路由器。

1.2 配置需求及實現的效果

路由器作為企業網絡的出口路由器，要實現WAN口自動獲取上網。此案例中，WAN口地址由運營商上層網絡設備分配，內網地址段為192.168.0.1/23，運營商的DNS地址為5.5.5.5和6.6.6.6。注意：WAN口自動獲取的網段不能和內網網段192.168.0.1/23衝突，否則會導致內網無法上外網。

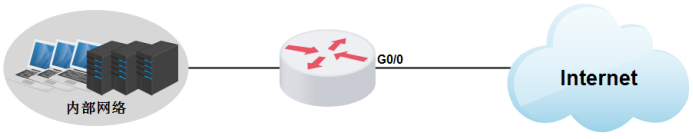

2 組網圖

3 配置步驟

3.1 配置WAN接口地址

#配置wan口為dhcp 獲取地址上網

<H3C>system-view

[H3C]interface GigabitEthernet 0/0

[H3C-GigabitEthernet0/0] ip address dhcp-alloc

[H3C-GigabitEthernet0/0]quit

3.2 配置內網網關

#一般情況下Comware V7平台MSR830-WiNet係列路由器設備默認已經配置內網網關Vlan1地址為192.168.0.1/23，DHCP服務器已經默認開啟，如果內網是192.168.0.1/23網段，則不需配置這一步

<H3C>interface Vlan-interface1

[H3C-Vlan-interface1]ip address 192.168.0.1 255.255.254.0

[H3C-Vlan-interface1]quit

3.3 設置DHCP

#缺省情況下，DHCP服務器已經默認開啟，設備默認DHCP分配的網段為192.168.0.0/23，默認分配的DNS地址是網關地址192.168.0.1，如果局域網電腦需要自動獲取IP地址和DNS地址上網，那就需要根據實際情況設置對應DHCP地址池的參數

<H3C>system-view

#進入係統缺省VLAN1的DHCP地址池

[H3C]dhcp server ip-pool lan1

#配置要分配的地址網段

[H3C-dhcp-pool-lan1] network 192.168.0.0 mask 255.255.254.0

#配置客戶端的網關地址

[H3C-dhcp-pool-lan1]gateway-list 192.168.0.1

#修改下發的dns地址，此處填寫運營商實際提供的DNS地址，可以設置一個，也可以設置多個

[H3C-dhcp-pool-lan1] dns-list 5.5.5.5 6.6.6.6

[H3C-dhcp-pool-lan1]quit

3.4 在WAN口配置NAT，實現內網地址上網進行源地址轉換

[H3C]interface GigabitEthernet 0/0

[H3C- GigabitEthernet 0/0]nat outbound

[H3C]quit

3.5 保存配置

[H3C]save force
