S7506E如何配置堆疊

由於公司人員激增，接入層交換機提供的端口數目已經不能滿足PC的接入需求。現需要在保護現有投資的基礎上擴展端口接入數量，並要求網絡易管理、易維護。

2. 組網圖

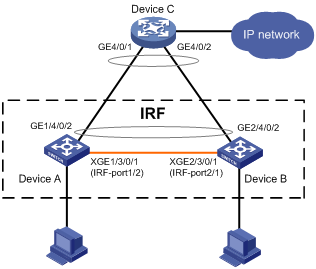

圖1-17 IRF典型配置組網圖（LACP MAD檢測方式）

3. 配置思路

·     Device A提供的接入端口數目已經不能滿足網絡需求，需要另外增加一台設備Device B。（本文以兩台設備組成IRF為例，在實際組網中可以根據需要，將多台設備組成IRF，配置思路和配置步驟與本例類似）

·     鑒於第二代智能彈性架構IRF技術具有管理簡便、網絡擴展能力強、可靠性高等優點，所以本例使用IRF技術構建接入層（即在Device A和Device B上配置IRF功能）。

·     為了防止萬一IRF鏈路故障導致IRF分裂、網絡中存在兩個配置衝突的IRF，需要啟用MAD檢測功能。因為接入層設備較多，我們采用LACP MAD檢測。

4. 配置步驟

(1)     配置Device A

# 配置Device A的成員編號為1，創建IRF端口2，並將它與物理端口Ten-GigabitEthernet3/0/1綁定。

<Sysname> system-view

[Sysname] irf member 1

[Sysname] irf-port 2

[Sysname-irf-port2] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port2] quit

# 將當前配置保存到下次啟動配置文件。

[Sysname] quit

<Sysname> save

# 將設備的運行模式切換到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot.

You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

Please input the file name(*.cfg)[flash:/startup.cfg]

(To leave the existing filename unchanged, press the enter key):

flash:/startup.cfg exists, overwrite? [Y/N]:y

Validating file. Please wait...

Saved the current configuration to mainboard device successfully.

Do you want to convert the content of the next startup configuration file flash:

/startup.cfg to make it available in IRF mode? [Y/N]:y

Now rebooting, please wait...

設備重啟後Device A組成了隻有一台成員設備的IRF。

(2)     配置Device B

# 配置Device B的成員編號為2，創建IRF端口1，並將它與物理端口Ten-GigabitEthernet3/0/1綁定。

<Sysname> system-view

[Sysname] irf member 2

[Sysname] irf-port 1

[Sysname-irf-port1] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port1] quit

# 將當前配置保存到下次啟動配置文件。

[Sysname] quit

<Sysname> save

# 參照圖1-17進行物理連線。

# 將設備的運行模式切換到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot.

You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

Please input the file name(*.cfg)[flash:/startup.cfg]

(To leave the existing filename unchanged, press the enter key):

flash:/startup.cfg exists, overwrite? [Y/N]:y

Validating file. Please wait...

Saved the current configuration to mainboard device successfully.

Do you want to convert the content of the next startup configuration file flash:

/startup.cfg to make it available in IRF mode? [Y/N]:y

Now rebooting, please wait...

設備B重啟後與設備A形成IRF。
