H3C WX2580X-LI V7.1.064 WEB界麵怎麼配置漫遊
- 0關注
- 0收藏，156瀏覽
web頁麵不支持，請在命令行配置
1.7 WLAN漫遊配置舉例
1. 組網需求
如圖1-3所示，要求客戶端在不同AP間進行漫遊。
2. 組網圖
圖1-3 WLAN漫遊配置組網圖
3. 配置步驟
# 創建無線服務模板service，配置SSID為1，並使能服務模板。
<AC> system-view
[AC] wlan service-template service
[AC-wlan-st-service] ssid 1
[AC-wlan-st-service] service-template enable
[AC-wlan-st-service] quit
# 創建手工AP，名稱為ap1，選擇AP型號並配置序列號。
[AC] wlan ap ap1 model WA6320
[AC-wlan-ap-ap1] serial-id 219801A28N819CE0002T
# 將服務模板綁定到ap1的Radio接口。
[AC-wlan-ap-ap1] radio 1
[AC-wlan-ap-ap1-radio-1] radio enable
[AC-wlan-ap-ap1-radio-1] service-template service
[AC-wlan-ap-ap1-radio-1] quit
[AC-wlan-ap-ap1] quit
# 創建手工AP，名稱為ap2，選擇AP型號並配置序列號。
[AC] wlan ap ap2 model WA6320
[AC-wlan-ap-ap2] serial-id 219801A28N819CE0003T
# 將無線服務模板綁定到ap2的Radio接口。
[AC-wlan-ap-ap2] radio 1
[AC-wlan-ap-ap2-radio-1] radio enable
[AC-wlan-ap-ap2-radio-1] service-template service
[AC-wlan-ap-ap2-radio-1] quit
[AC-wlan-ap-ap2] quit
4. 驗證配置
(1) 客戶端在AP 1初次上線後，在AC上查看客戶端的漫遊信息。
# 通過如下命令可以查看到客戶端關聯的AP為AP 1，漫遊狀態為初始上線。
[AC] display wlan client verbose
Total number of clients: 1
MAC address : 9cd3-6d9e-6778
IPv4 address : 10.1.1.114
IPv6 address : N/A
Username : N/A
AID : 1
AP ID : 1
AP name : ap1
Radio ID : 1
Channel : 36
SSID : 1
BSSID : 000f-e200-4444
VLAN ID : 1
Sleep count : 242
Wireless mode : 802.11ac
Channel bandwidth : 80MHz
SM power save : Enabled
SM power save mode : Dynamic
Short GI for 20MHz : Supported
Short GI for 40MHz : Supported
Short GI for 80MHz : Supported
Short GI for 160/80+80MHz : Not supported
STBC RX capability : Not supported
STBC TX capability : Not supported
LDPC RX capability : Not supported
SU beamformee capability : Not supported
MU beamformee capability : Not supported
Beamformee STS capability : N/A
Block Ack : TID 0 In
Supported VHT-MCS set : NSS1 0, 1, 2, 3, 4, 5, 6, 7, 8
NSS2 0, 1, 2, 3, 4, 5, 6, 7, 8
Supported HT MCS set : 0, 1, 2, 3, 4, 5, 6, 7,
8, 9, 10, 11, 12, 13, 14,
15, 16, 17, 18, 19, 20,
21, 22, 23
Supported rates : 6, 9, 12, 18, 24, 36,
48, 54 Mbps
QoS mode : WMM
Listen interval : 10
RSSI : 62
Rx/Tx rate : 130/11
Authentication method : Open system
Security mode : PRE-RSNA
AKM mode : Not configured
Cipher suite : N/A
User authentication mode : Bypass
Authorization ACL ID : 3001(Not effective)
Authorization user profile : N/A
Authorization CAR : N/A
Roam status : N/A
Key derivation : SHA1
PMF status : Enabled
Forward policy name : Not configured
Online time : 0days 0hours 1minutes 13seconds
FT status : Inactive
# 通過如下命令可以查看到客戶端的漫遊跟蹤信息。
[AC] display wlan mobility roam-track mac-address 9cd3-6d9e-6778
Total entries: 1
BSSID Created at Online time AC IP address RID AP name
000f-e200-4444 2016-06-14 11:12:28 00hr 01min 16sec 127.0.0.1 1 ap1
(2) 客戶端漫遊到AP 2後，在AC上查看客戶端的漫遊信息。
# 通過如下命令可以查看到客戶端關聯的AP變成AP 2，漫遊狀態為AC內漫遊。
[AC] display wlan client verbose
Total number of clients: 1
MAC address : 9cd3-6d9e-6778
IPv4 address : 10.1.1.114
IPv6 address : N/A
Username : N/A
AID : 1
AP ID : 2
AP name : ap2
Radio ID : 1
Channel : 36
SSID : 1
BSSID : 000f-e203-7777
VLAN ID : 1
Sleep count : 242
Wireless mode : 802.11ac
Channel bandwidth : 80MHz
SM power save : Enabled
SM power save mode : Dynamic
Short GI for 20MHz : Supported
Short GI for 40MHz : Supported
Short GI for 80MHz : Supported
Short GI for 160/80+80MHz : Not supported
STBC RX capability : Not supported
STBC TX capability : Not supported
LDPC RX capability : Not supported
SU beamformee capability : Not supported
MU beamformee capability : Not supported
Beamformee STS capability : N/A
Block Ack : TID 0 In
Supported VHT-MCS set : NSS1 0, 1, 2, 3, 4, 5, 6, 7, 8
NSS2 0, 1, 2, 3, 4, 5, 6, 7, 8
Supported HT MCS set : 0, 1, 2, 3, 4, 5, 6, 7,
8, 9, 10, 11, 12, 13, 14,
15, 16, 17, 18, 19, 20,
21, 22, 23
Supported rates : 6, 9, 12, 18, 24, 36,
48, 54 Mbps
QoS mode : WMM
Listen interval : 10
RSSI : 62
Rx/Tx rate : 130/11
Authentication method : Open system
Security mode : PRE-RSNA
AKM mode : Not configured
Cipher suite : N/A
User authentication mode : Bypass
Authorization ACL ID : 3001(Not effective)
Authorization user profile : N/A
Authorization CAR : N/A
Roam status : Intra-AC roam
Key derivation : SHA1
PMF status : Enabled
Forward policy name : Not configured
Online time : 0days 0hours 5minutes 13seconds
FT status : Inactive
# 通過如下命令可以查看到漫遊跟蹤信息增添了客戶端漫遊到AP 2的漫遊軌跡。
[AC] display wlan mobility roam-track mac-address 9cd3-6d9e-6778
Total entries: 2
BSSID Created at Online time AC IP address RID AP name
000f-e203-7777 2016-06-14 11:12:28 00hr 01min 02sec 127.0.0.1 1 ap2
000f-e200-4444 2016-06-14 11:12:04 00hr 03min 51sec 127.0.0.1 1 ap1
- 2026-01-15回答
- 評論(1)
- 舉報
-
(0)
怎麼配置-65dB強製漫遊
您好，參考該案例：
https://zhiliao.h3c.com/Theme/details/71166
H3C無線控製器AC內漫遊典型配置舉例
1 簡介
本文檔介紹AC內漫遊的配置舉例。
2 特性使用指南
2.1 使用場合
在商場、候車廳以及飛機場等場景，需要滿足用戶通過漫遊隨時隨地上網的需求。
2.2 配置前提
本文檔不嚴格與具體軟、硬件版本對應，如果使用過程中與產品實際情況有差異，請以設備實際情況為準。
本文檔中的配置均是在實驗室環境下進行的配置和驗證，配置前設備的所有參數均采用出廠時的缺省配置。如果您已經對設備進行了配置，為了保證配置效果，請確認現有配置和以下舉例中的配置不衝突。
3 配置舉例
3.1 組網需求
如圖1所示，僅有一台AC，要求客戶端在AC內的不同AP間進行漫遊。
圖1 AC內漫遊配置組網圖
3.2 配置AC
1. 配置無線服務
(1) 點擊頁麵底部的<網絡>按鈕，進入“網絡”菜單頁麵。
(2) 點擊頁麵左側導航欄的[無線配置/無線網絡]，進入“無線網絡”頁麵配置無線服務，配置如下：
¡ 點擊“
”按鈕，創建一個無線服務。
¡ 配置服務模板名稱為service。
¡ 配置SSID為roaming。
¡ 配置缺省VLAN為VLAN 10
¡ 開啟無線服務。

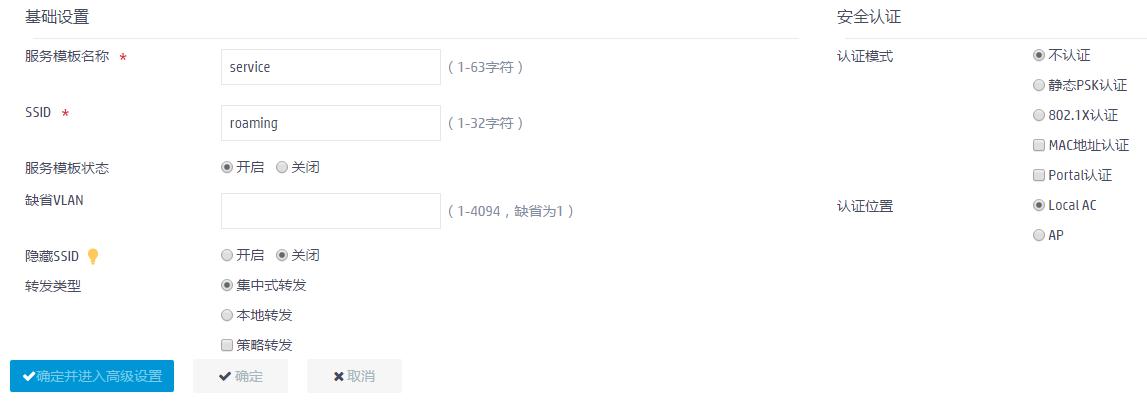

圖2 配置無線服務
2. 配置AP
(1) 點擊頁麵底部的<網絡>按鈕，進入“網絡”菜單頁麵。
(2) 點擊頁麵左側導航欄的[無線配置/AP管理]，進入“AP”頁麵配置AP。
¡ 點擊AP 1的編輯按鈕
，進入AP 1的配置頁麵，在“無線服務配置”頁麵中將無線服務service綁定到AP 1的射頻。
¡ 點擊AP 2的編輯按鈕
，進入AP 2的配置頁麵，在“無線服務配置”頁麵中將無線服務service綁定到AP 2的射頻。

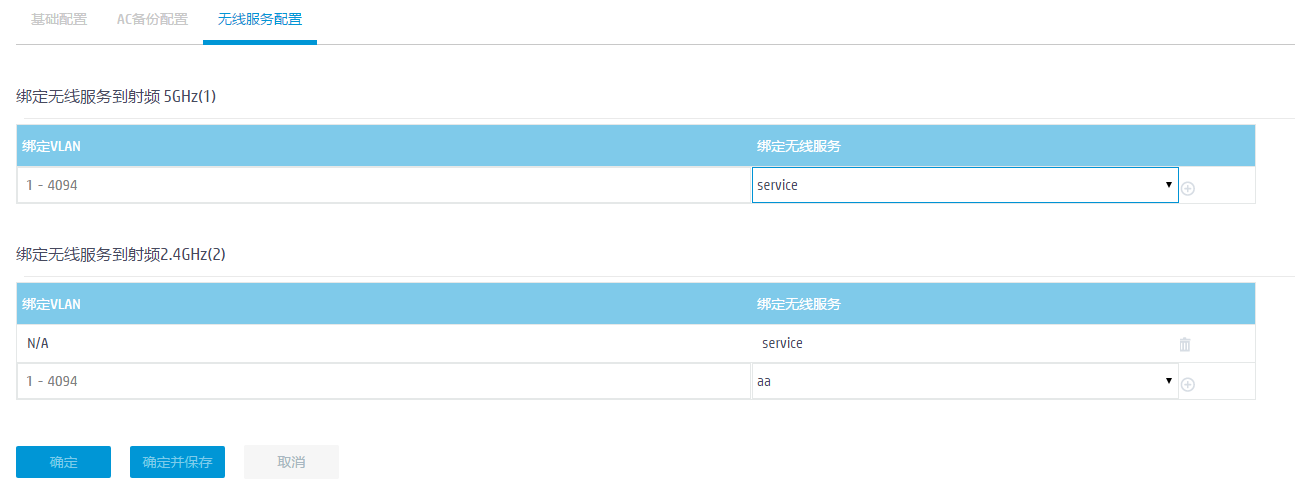

圖3 配置AP
3.3 驗證結果
(1) 點擊頁麵底部的<係統>按鈕，進入“係統”菜單頁麵。
(2) 點擊頁麵左側導航欄的[網絡配置/漫遊]，進入“漫遊”頁麵查看客戶端漫遊前和漫遊後所關聯的AC和AP。

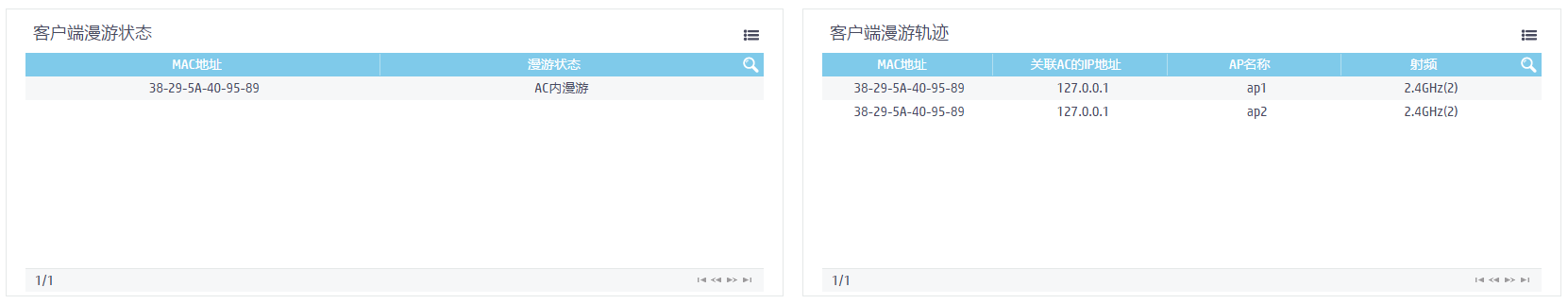

圖4 查看AP漫遊信息
4 相關資料
· 《H3C 無線控製器產品 Web配置指導》
