MSR50-60，二層端口不能用

第一步：基礎物理層與線路檢查

1. 更換網線與對端設備檢查
   • 更換網線：使用一根確認工作正常的網線替換現有網線。這是最常見的原因。
   • 檢查對端設備：確認連接該端口的對端設備（如交換機、PC）的對應端口：
     • 指示燈是否正常亮起。
     • 端口是否被shutdown。
     • 工作速率/雙工模式是否設置為強製模式（建議嚐試改為auto自適應）。
2. 檢查本端口配置
   • 登錄設備CLI，進入該二層端口視圖（例如 interface GigabitEthernetX/X/X）。
   • 執行 display this命令，查看關鍵配置：
     • 確認端口未被 shutdown。如果看到 shutdown，請輸入 undo shutdown啟用。
     • 確認端口模式正確，如 port link-mode bridge（二層模式）。
   • 執行 display interface brief，查看該端口的物理狀態和協議狀態。如果物理狀態為 ADM​ 或 down，表示管理性關閉或物理鏈路故障。

第二步：聚焦單板與硬件狀態

1. 觀察單板狀態指示燈
   • MSR50-60的單板（業務板卡）上通常有狀態指示燈（如RUN/ALM）。
   • 觀察：查看故障電口所在的整塊單板，其狀態指示燈是否正常（例如，RUN燈常亮或規律閃爍，ALM燈不亮）。
   • 判斷：
     • 如果單板狀態燈不亮：說明單板未上電或故障，直接跳至第5步。
     • 如果單板狀態燈正常，但所有電口指示燈都不亮：可能是單板與主機背板接觸問題或單板硬件故障，繼續第4步。
     • 如果單板狀態燈正常，但僅個別電口燈不亮：可能是該特定端口的PHY芯片故障。
2. 檢查設備識別與單板信息
   • 在CLI下執行以下關鍵命令收集信息：

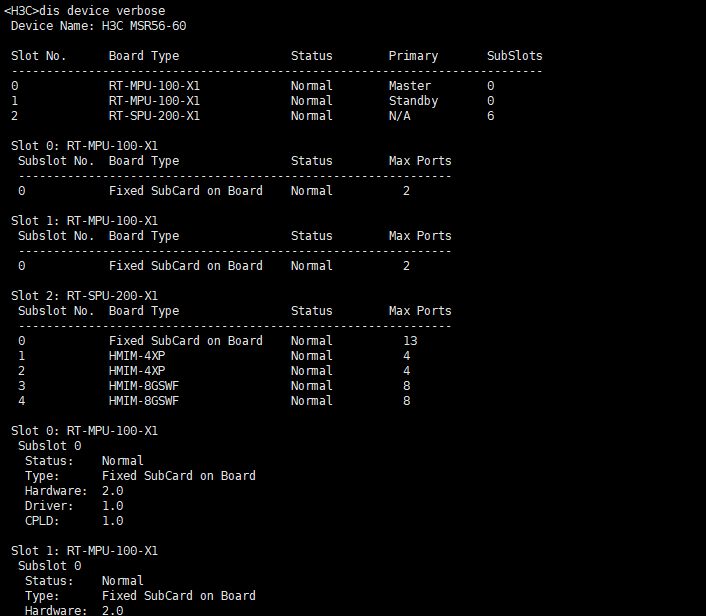

     • display device：查看設備所有槽位的單板信息。重點確認故障單板所在的槽位是否顯示了正確的單板型號和狀態。如果顯示為 Absent（不在位）或 Fault（故障），則硬件識別有問題。
     • display diagnostic-information：保存此信息，可用於後續詳細分析或提交給H3C技術支持。

第三步：硬件操作與故障定位

1. 重新插拔單板（重要操作）
   • 前提：如果業務允許，做好停機準備。MSR50-60部分單板不支持熱插拔，強製操作可能導致問題。
   • 操作：
     1. 保存配置：save
     2. 關閉設備電源。
     3. 擰鬆單板扳手，平穩、用力、推到底地將單板完全拔出。
     4. 檢查單板金手指是否有汙漬或氧化，用橡皮擦輕輕擦拭清潔。
     5. 將單板重新對準滑道，平穩用力地完全插入，直到聽見“哢嗒”聲且扳手自動扣緊。
     6. 重新上電啟動設備。
   • 檢查：啟動後，重複第3、4步，觀察單板是否被正確識別，端口狀態是否恢複。
2. 更換槽位測試（如有條件）
   • 如果設備有多個空餘槽位，可以將此單板插入另一個槽位測試。
   • 如果在新槽位工作正常，則原槽位（母板）可能有故障。
   • 如果在任何槽位都故障，則基本可判定為單板硬件故障。

第四步：收集信息並尋求技術支持

1. 準備關鍵信息，聯係H3C技術支持
   • 在聯係支持前，請收集好以下信息：
     1. 設備信息：display device和 display version的輸出。
     2. 單板信息：單板上的型號標簽和序列號(S/N)。
     3. 故障詳情：故障端口的完整描述、所做的所有排查步驟及結果。
     4. 日誌信息：display diagnostic-information保存的日誌文件（可通過FTP/TFTP導出）。

1. 端口被shutdown（配置問題）。
2. 網線或對端設備故障（物理問題）。
3. 單板接觸不良（需重新插拔）。
4. 單板硬件故障（需更換）。
