S7006X堆疊後本地進行多源端口與多目的端口的端口映射

1 配置需求或說明

1.1適用產品係列

1.2配置需求及實現的效果

Device A通過端口GigabitEthernet1/0/1連接市場部，並通過端口GigabitEthernet1/0/2和GigabitEthernet1/0/3連接ServerA和serverB。通過配置遠程鏡像vlan實現ServerA和serverB都可以監控所有進出市場部的報文。

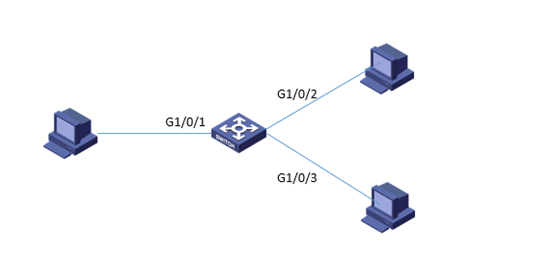

2 組網圖

3 配置步驟

3.1配置遠程鏡像vlan

# 創建遠程源鏡像組1。

system-view

[DeviceA] mirroring-group 1 remote-source

# 將接入部門A配置為遠程源鏡像組1的源端口。

[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 both

# 將設備上任意未使用的端口（此處以GigabitEthernet1/0/6為例）配置為鏡像組1的反射口。

[DeviceA] mirroring-group 1 reflector-port GigabitEthernet 1/0/6

# 創建VLAN2作為鏡像組1的遠程鏡像VLAN，並將接入serverA和serverB的端口加入VLAN2。

[DeviceA] vlan 2

[DeviceA-vlan2] port gigabitethernet 1/0/2 to gigabitethernet 1/0/3

[DeviceA-vlan2] quit

# 配置VLAN2作為鏡像組1的遠程鏡像VLAN。

[DeviceA] mirroring-group 1 remote-probe vlan 2

3.2檢查配置效果

# 顯示所有鏡像組的配置信息。

[service]dis mirroring-group all

Mirroring group 1:

    Type: Remote source

    Status: Active

    Mirroring port:

        GigabitEthernet1/0/1  Both

    Reflector port: GigabitEthernet1/0/6

    Remote probe VLAN: 2

配置完成後，用戶可以通過ServerA和ServerB可以監控所有進、出市場部的報文。

4 保存配置信息

        [H3C]save force
