華三設備對接華三BFD

# 1. 進入係統視圖 system-view # 2. 創建靜態BFD會話（名稱可自定義，比如保持changlefadian） bfd static changlefadian peer-ip 10.255.128.98 interface GigabitEthernet 0/5/5 source-ip 10.255.128.97 discriminator local 100 remote 200 # （可選）若需要自動協商參數，可補充： bfd static changlefadian auto

8.2.2  采用靜態路由聯動BFD對接案例

1. 組網需求

如圖8-5所示，H3C設備與華為設備通過二層交換機連接。現要求使用靜態路由與BFD聯動技術，實現H3C設備或華為設備與二層交換機之間的鏈路出現故障時，BFD能夠快速感知並通告靜態路由。

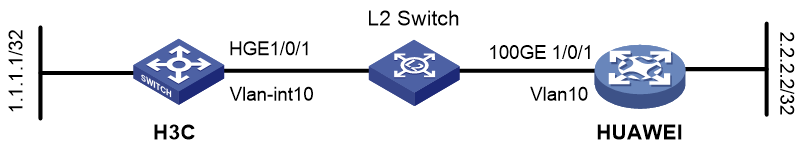

圖8-5 采用靜態路由聯動BFD對接配置組網圖

2. 配置步驟

·     配置H3C設備

# 創建VLAN10。

<H3C> system-view

[H3C] vlan 10

[H3C-vlan10] quit

# 配置端口HundredGigE1/0/1為Trunk口，並允許VLAN10通過。

[H3C] interface HundredGigE 1/0/1

[H3C-HundredGigE1/0/1] port link-type trunk

[H3C-HundredGigE1/0/1] port trunk permit vlan 10

[H3C-HundredGigE1/0/1] undo port trunk permit vlan 1

[H3C-HundredGigE1/0/1] quit

# 配置接口Vlan-interface10的IP地址為100.0.0.1。

[H3C] interface Vlan-interface 10

[H3C-Vlan-interface10] ip address 100.0.0.1 24

# 配置接口Vlan-interface10發送單跳BFD控製報文的最小時間間隔為300毫秒。

[H3C-Vlan-interface10] bfd min-transmit-interval 300

# 配置接口Vlan-interface10接收單跳BFD控製報文的最小時間間隔為300毫秒。

[H3C-Vlan-interface10] bfd min-receive-interval 300

# 配置接口Vlan-interface10的控製報文方式單跳檢測和Echo報文方式的BFD檢測時間倍數為3。

[H3C-Vlan-interface10] bfd detect-multiplier 3

[H3C-Vlan-interface10] quit

# 配置接口LoopBack0的IP地址。

[H3C] interface LoopBack0

[H3C-LoopBack0] ip address 1.1.1.1 32

[H3C-LoopBack0] quit

# 配置靜態路由，並使能BFD（Bidirectional Forwarding Detection，雙向轉發檢測）功能，對靜態路由下一跳的可達性進行快速檢測，當下一跳不可達時可以快速切換到備份路由。

[H3C] ip route-static 2.2.2.2 32 Vlan-interface10 100.0.0.2 bfd control-packet

·     配置華為設備

# 如下配置以華為CE6865-48S8CQ-EI為例進行介紹，設備具體信息如下：

<HUAWEI> display version

Huawei Versatile Routing Platform Software

VRP (R) software, Version 8.191 (CE6865EI V200R019C10SPC800)

Copyright (C) 2012-2020 Huawei Technologies Co., Ltd.

HUAWEI CE6865-48S8CQ-EI uptime is 3 days, 18 hours, 29 minutes

CE6865-48S8CQ-EI(Master) 1 : uptime is  3 days, 18 hours, 28 minutes

        StartupTime 2022/06/23   19:58:16

Memory    Size    : 4096 M bytes

Flash     Size    : 2048 M bytes

CE6865-48S8CQ-EI version information

1. PCB    Version : CEM48S8CQP04 VER A

2. MAB    Version : 1

3. Board  Type    : CE6865-48S8CQ-EI

4. CPLD1  Version : 102

5. CPLD2  Version : 102

6. BIOS   Version : 205

# 使能IP組播功能。

<HUAWEI>system-view immediately

[HUAWEI]multicast routing-enable

# 創建vlan 10。

[HUAWEI]vlan 10

[HUAWEI-vlan10]quit

# 將接口100GE1/0/1的鏈路類型設置為Trunk，並允許通過的VLAN為10。

[HUAWEI]interface 100GE 1/0/1

[HUAWEI-100GE1/0/1]port link-type trunk

[HUAWEI-100GE1/0/1]port trunk allow-pass vlan 10

[HUAWEI-100GE1/0/1]undo port trunk allow-pass vlan 1

[HUAWEI-100GE1/0/1]quit

# 配置VLANIF接口的IP地址。

[HUAWEI]interface Vlanif 10

[HUAWEI-Vlanif10]ip address 100.0.0.2 24

[HUAWEI-Vlanif10]quit

# 配置LoopBack接口的IP地址。

[HUAWEI]interface LoopBack 0

[HUAWEI-LoopBack0]ip address 2.2.2.2 32

[HUAWEI-LoopBack0]quit

# 配置靜態路由的BFD參數。

[HUAWEI]ip route-static bfd Vlanif 10 100.0.0.1 local-address 100.0.0.2 min-tx-interval 300 min-rx-interval 300 detect-multiplier 3

# 使能靜態路由綁定動態BFD會話進行快速故障檢測。

[HUAWEI]ip route-static 1.1.1.1 32 Vlanif 10 100.0.0.1 bfd enable

3. 驗證配置
