華三核心交換機做鏡像報資源不足

2024-12-05提問
  • 0關注
  • 0收藏,797瀏覽
粉絲:0人 關注:0人

問題描述:

交換機型號為S12510   目前配置隻有兩組遠程鏡像  但是在配一組本地鏡像報錯信息為Monitor resources are insufficient 請問這個處理?

最佳答案

粉絲:104人 關注:0人

您好,鏡像組資源是單向的,both會占用兩個資源。如果要配置一對多或者多對多,可以使用遠程鏡像VLAN方式做。


利用遠程鏡像VLAN實現本地鏡像支持多個目的端口典型配置舉例

1. 組網需求

三個部門A、B、C分別使用Ten-GigabitEthernet1/0/1~Ten-GigabitEthernet1/0/3端口接入DeviceA,現要求通過鏡像功能,使三台數據檢測設備ServerA、ServerB、ServerC都能夠對三個部門發送和接收的報文進行鏡像。

1. 組網圖

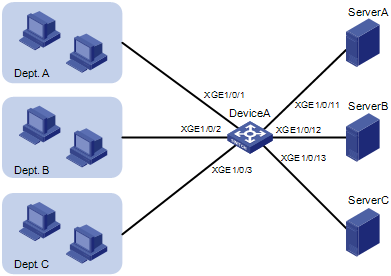

圖1-6 利用遠程鏡像VLAN實現本地鏡像支持多個目的端口組網圖

 2. 配置步驟

# 創建遠程源鏡像組1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 將接入部門A、B、C的三個端口配置為遠程源鏡像組1的源端口。

[DeviceA] mirroring-group 1 mirroring-port ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/3 both

# 將設備上任意未使用的端口(此處以Ten-GigabitEthernet1/0/5為例)配置為鏡像組1的反射口。

[DeviceA] mirroring-group 1 reflector-port ten-gigabitethernet 1/0/5

# 創建VLAN10作為鏡像組1的遠程鏡像VLAN,並將接入三台數據檢測設備的端口加入VLAN10。

[DeviceA] vlan 10

[DeviceA-vlan10] port ten-gigabitethernet 1/0/11 to ten-gigabitethernet 1/0/13

[DeviceA-vlan10] quit

# 配置VLAN10作為鏡像組1的遠程鏡像VLAN。

[DeviceA] mirroring-group 1 remote-probe vlan 10


說明

·     二層聚合接口或Tunnel接口不能配置為反射端口。

·     建議選擇設備上未被使用的端口作為鏡像反射口,並不要在該端口上連接線纜。

·     在將端口配置為反射口時,該端口上已存在的所有配置都將被清除;在被配置為反射口後,該端口上不能再配置其它業務功能。

·     一個鏡像組內可以配置多個源端口。

·     請不要將源端口加入到遠程鏡像VLAN中,否則會影響鏡像功能的正常使用。

·     在一個鏡像組內,如果已經配置了鏡像反射口,則無法再配置鏡像出端口。

·     一個VLAN隻能作為一個遠程源鏡像組的遠程鏡像VLAN,且建議該VLAN隻用於端口鏡像,請不要在該VLAN上配置其它業務功能或創建對應的VLAN接口。

·     遠程鏡像VLAN必須為靜態VLAN,且在被配置成遠程鏡像VLAN後,該VLAN不能直接刪除,必須先刪除遠程鏡像VLAN的配置才能夠刪除這個VLAN。

·     如果鏡像組生效後,遠程鏡像VLAN被取消,那麼該鏡像組將失效。

4 個回答
粉絲:17人 關注:0人

通常是主控和業務單板限製


確認下具體規格和現網資源情況吧

粉絲:5人 關注:0人

軟件限製了,看看通過其他方式進行鏡像吧

是軟件版本的原因嗎 升級版本能解決嗎?

zhiliao_ys9gOr 發表時間:2024-12-05 更多>>

是軟件版本的原因嗎 升級版本能解決嗎?

zhiliao_ys9gOr 發表時間:2024-12-05
粉絲:31人 關注:1人

部分設備存在不支持跨機框、跨板鏡像

參考案例

S12510-S 配置首個本地鏡像報錯monitor資源不足

  • https://zhiliao.h3c.com/Theme/details/201927

粉絲:135人 關注:1人

資源不足

可以考慮遠程鏡像替代

或者檢查鏡像配置是否跨版
