3  配置舉例

3.1  組網需求

如圖1所示，Router A、Router B和Router C組成IPv4 MPLS網絡，它們之間使用OSPF路由協議；路由器Router A和Router C支持6PE特性,要求使用6PE隧道技術將IPv6網絡通過IPv4/MPLS網絡連接起來。

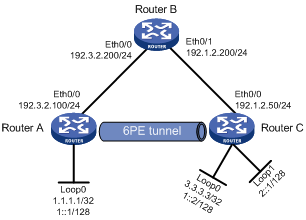

圖1 MSR路由器6PE隧道技術配置組網圖

3.2  配置思路

·     為了在IPv4 MPLS網絡上轉發IPv6報文，必須分別在Router A和Router C上開啟IPv6轉發功能。

·     6PE路由器將用戶的IPv6路由信息轉換為帶有標簽的IPv6路由信息，並且通過IBGP會話擴散到ISP的IPv4骨幹網中。通過使能IPv6標簽路由的交換功能，能夠使6PE路由器轉發IPv6報文時，首先會將進入骨幹網隧道的數據流打上標簽。

3.3  使用版本

本舉例是在Release 2317版本上進行配置和驗證的。

3.4  配置步驟

3.4.1  Router A的配置

# 為路由器指定ID。

<RouterA> system-view

[RouterA] router id 1.1.1.1

# 使能IPv6報文轉發功能。

[RouterA] ipv6

# 使能MPLS功能。

[RouterA] mpls lsr-id 1.1.1.1

[RouterA] mpls

[RouterA-mpls] mpls ldp

[RouterA-mpls-ldp] quit

# 配置接口LoopBack0的IP地址。

[RouterA] interface loopback0

[RouterA-LoopBack0] ipv6 address 1::1/128

[RouterA-LoopBack0] ip address 1.1.1.1 255.255.255.255

[RouterA-LoopBack0] quit

# 配置接口Ethernet0/0的MPLS功能。

[RouterA] interface ethernet 0/0

[RouterA-Ethernet0/0] ip address 192.3.2.100 255.255.255.0

[RouterA-Ethernet0/0] mpls

[RouterA-Ethernet0/0] mpls ldp

[RouterA-Ethernet0/0] quit

# 配置IPv6 BGP的基本功能。

[RouterA] bgp 100

[RouterA-bgp] undo synchronization

[RouterA-bgp] group in internal

[RouterA-bgp] peer 3.3.3.3 group in

[RouterA-bgp] peer 3.3.3.3 connect-interface LoopBack 0

[RouterA-bgp] ipv6-family

[RouterA-bgp-af-ipv6] import-route direct

[RouterA-bgp-af-ipv6] undo synchronization

[RouterA-bgp-af-ipv6] peer 3.3.3.3 enable

# 使能IPv6標簽路由的交換功能。

[RouterA-bgp-af-ipv6] peer 3.3.3.3 label-route-capability

[RouterA-bgp-af-ipv6] quit

[RouterA-bgp] quit

# 配置OSPF的基本功能。

[RouterA] ospf 1

[RouterA-ospf-1] area 0

[RouterA-ospf-1-area-0.0.0.0] network 192.3.2.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0

[RouterA-ospf-1-area-0.0.0.0] quit

3.4.2  Router B的配置

# 指定路由器ID。

<RouterB> system-view

[RouterB] router id 2.2.2.2

# 使能MPLS功能。

[RouterB] mpls lsr-id 2.2.2.2

[RouterB] mpls

[RouterB-mpls] mpls ldp

[RouterB-mpls-ldp] quit

# 配置接口Ethernet0/0的MPLS功能。

[RouterB] interface ethernet 0/0

[RouterB-Ethernet0/0] ip address 192.3.2.200 255.255.255.0

[RouterB-Ethernet0/0] mpls

[RouterB-Ethernet0/0] mpls ldp

[RouterB-Ethernet0/0] quit

# 配置接口Ethernet0/1的MPLS功能。

[RouterB] interface ethernet 0/1

[RouterB-Ethernet0/1] ip address 192.1.2.200 255.255.255.0

[RouterB-Ethernet0/1] mpls

[RouterB-Ethernet0/1] mpls ldp

[RouterB-Ethernet0/1] quit

# 配置OSPF的基本功能。

[RouterB] ospf 1

[RouterB-ospf-1] area 0

[RouterB-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0

[RouterB-ospf-1-area-0.0.0.0] network 192.3.2.0 0.0.0.255

[RouterB-ospf-1-area-0.0.0.0] network 192.1.2.0 0.0.0.255

[RouterB-ospf-1-area-0.0.0.0] quit

3.4.3  Router C的配置

# 為路由器指定ID。

<RouterC> system-view

[RouterC] router id 3.3.3.3

# 使能IPv6報文轉發功能。

[RouterC] ipv6

# 使能MPLS功能。

[RouterC] mpls lsr-id 3.3.3.3

[RouterC] mpls

[RouterC-mpls] mpls ldp

[RouterC-mpls-ldp] quit

# 配置接口Ethernet0/0的MPLS功能。

[RouterC] interface ethernet 0/0

[RouterC-Ethernet0/0] ip address 192.1.2.50 255.255.255.0

[RouterC-Ethernet0/0] mpls

[RouterC-Ethernet0/0] mpls ldp

[RouterC-Ethernet0/0] quit

# 配置接口LoopBack0的IP地址。

[RouterC] interface loopback 0

[RouterC-LoopBack0] ipv6 address 1::2/128

[RouterC-LoopBack0] ip address 3.3.3.3 255.255.255.255

[RouterC-LoopBack0] quit

# 配置接口LoopBack1的IP地址。

[RouterC] interface loopback 1

[RouterC-LoopBack1] ipv6 address 2::1/128

[RouterC-LoopBack1] quit

# 配置IPv6 BGP的基本功能。

[RouterC] bgp 100

[RouterC-bgp] undo synchronization

[RouterC-bgp] group in internal

[RouterC-bgp] peer 1.1.1.1 group in

[RouterC-bgp] peer 1.1.1.1 connect-interface loopback 0

[RouterC-bgp] ipv6-family

[RouterC-bgp-af-ipv6] import-route direct

[RouterC-bgp-af-ipv6] undo synchronization

[RouterC-bgp-af-ipv6] peer 1.1.1.1 enable

# 使能IPv6標簽路由的交換功能。

[RouterC-bgp-af-ipv6] peer 1.1.1.1 label-route-capability

[RouterC-bgp-af-ipv6] quit

[RouterC-bgp] quit

# 配置OSPF的基本功能。

[RouterC] ospf 1

[RouterC-ospf-1] area 0

[RouterC-ospf-1-area-0.0.0.0] network 192.1.2.0 0.0.0.255

[RouterC-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0

[RouterC-ospf-1-area-0.0.0.0] quit

3.5  驗證配置

# 顯示路由器Router A的LSP信息。

<RouterA> display mpls lsp

--------------------------------------------------------------------------

LSP Information: BGP IPV6 LSP

--------------------------------------------------------------------------

  FEC                 :  ::1

  In Label            :  1024                  Out Label    :  NULL

  In Interface        :  -----                 Out Interface:  -----

  Vrf Name            :

# 顯示路由器Router A的IPv6路由信息。

<RouterA>display bgp ipv6 routing-table

Total Number of Routes: 3

BGP Local router ID is 1.1.1.1

 Status codes: * - valid, ^ - VPN best, > - best, d - damped,

               h - history,  i - internal, s - suppressed, S - Stale

               Origin : i - IGP, e - EGP, ? - incomplete

* >  Network : 1::1                                     PrefixLen : 128

      NextHop : ::                                       LocPrf    :

      PrefVal : 0                                        Label     : NULL

      MED     : 0

      Path/Ogn: ?

    i Network : 1::2                                     PrefixLen : 128

      NextHop : ::FFFF:3.3.3.3                           LocPrf    : 100

      PrefVal : 0                                        Label     : 1024

      MED     : 0

      Path/Ogn: ?

    i Network : 2::1                                     PrefixLen : 128

      NextHop : ::FFFF:3.3.3.3                           LocPrf    : 100

      PrefVal : 0                                        Label     : 1024

      MED     : 0

      Path/Ogn: ?

# 配置成功之後，從Router A上可以ping通Router C的IPv6地址。

<RouterA> ping ipv6 1::2

  PING 1::2: 56  data bytes, press CTRL_C to break

    Reply from 1::2: bytes=56 Sequence=0 ttl=254 time=2 ms

    Reply from 1::2: bytes=56 Sequence=1 ttl=254 time=1 ms

    Reply from 1::2: bytes=56 Sequence=2 ttl=254 time=1 ms

    Reply from 1::2: bytes=56 Sequence=3 ttl=254 time=1 ms

    Reply from 1::2: bytes=56 Sequence=4 ttl=254 time=1 ms

  --- 1::2 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms
