一 實驗需求

本案例適用mini係列ap，介紹AP單獨使用時如何設備登入設備

二 組網圖

無

 三 配置步驟

3.1 無線終端連接AP管理Wifi登入方式

1）mini係列ap無dhcp server功能，依據型號不同，AP管理地址會有所不同，具體以設備手冊為準，本文以ap管理地址192.168.1.100為例，需要手給終端配置與ap管理地址192.168.1.100同網段的ip。

以windows電腦為例

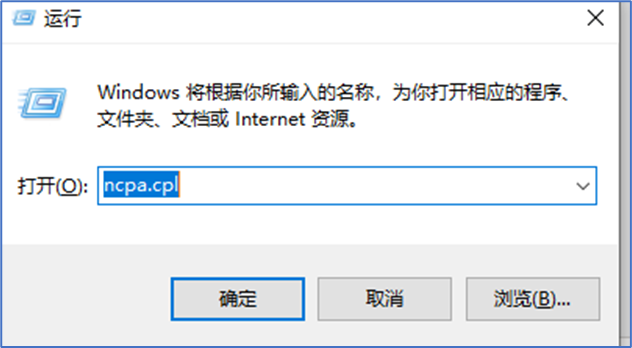

按下Win+R組合鍵，打開“運行”對話框，輸入ncpa.cpl

右擊無線網卡點擊屬性，再雙擊Internet協議版本4（TCP/IPv4）

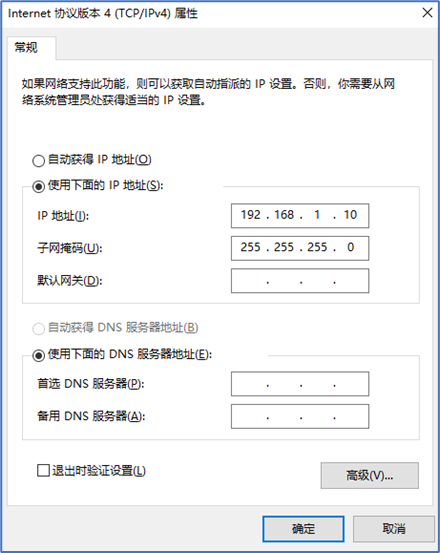

將電腦WLAN網卡修改為與ap同網段的ip地址:

設置好IP地址後，單擊<確定>按鈕，返回[本地連接 屬性]對話框，再單擊<確定>按鈕

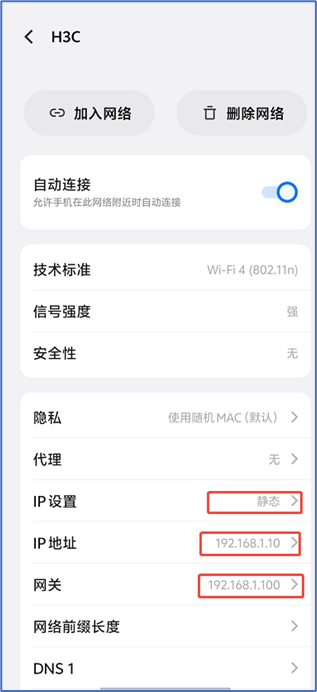

手機無線連接時選擇靜態地址

配置192.168.1.10：

2）配置完成之後通過無線終端（手機或者帶有無線網卡的電腦等），搜索Wi-Fi名稱為“H3C_XXXXXX”的無線網絡（無線信號默認沒有加密），進行連接即可，XXXXXX為設備MAC地址後六位。

3）確認電腦與設備路由可達後，登錄設備管理IP地址設置AP的工作模式

 打開瀏覽器，輸入設備管理地址：http://192.168.1.100

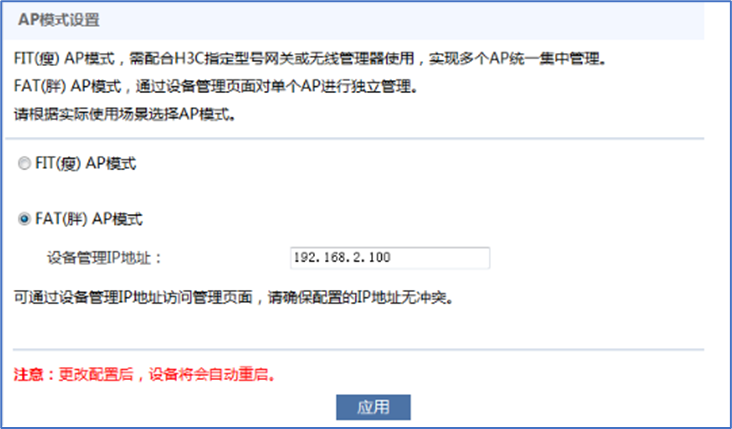

設置AP的工作模式為FAT AP模式，並修改設備的管理IP地址。設置完成後，設備會自動重啟，重啟後您需要通過新配置的管理IP地址重新登錄

注意：如果電腦的IP地址配置為靜態IP地址，還需要將電腦的IP地址與LAN口新配置的IP地址修改為同一網段

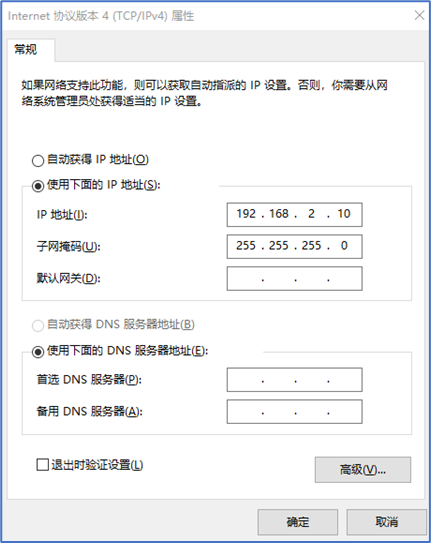

4）如上圖所示，將ap管理地址修改為192.168.2.100之後需要將無線終端的ip一並修改為與ap管理地址同網段的ip：

5）打開瀏覽器，在地址欄中輸入設備的IP地址，回車後跳轉到Web管理界麵，如下圖所示。輸入管理密碼（缺省為admin，區分大小寫），單擊<登錄>按鈕即可進入Web管理界麵。

3.2有線方式登入設備

1）電腦與設備路由可達，然後設置電腦的IP地址，以windows電腦為例

按下Win+R組合鍵，打開“運行”對話框，輸入ncpa.cpl

雙擊以太網卡，再雙擊Internet協議版本4（TCP/IPv4）

將電腦以太網卡的ip修改為與ap的管理ip同網段的IP地址：

設置好IP地址後，單擊<確定>按鈕，返回[本地連接 屬性]對話框，再單擊<確定>按鈕

2）打開瀏覽器，輸入設備管理地址：http://192.168.1.100

設置AP的工作模式為FAT AP模式，並修改設備的管理IP地址。設置完成後，設備會自動重啟，重啟後您需要通過新配置的管理IP地址重新登錄

注意：如果電腦的IP地址配置為靜態IP地址，還需要將電腦的IP地址與LAN口新配置的IP地址修改為同一網段

4）如上圖所示，將ap管理地址修改為192.168.2.100之後需要將無線終端的ip一並修改為與ap管理地址同網段的ip：

5）打開瀏覽器，在地址欄中輸入設備的IP地址，回車後跳轉到Web管理界麵，如下圖所示。輸入管理密碼（缺省為admin，區分大小寫），單擊<登錄>按鈕即可進入Web管理界麵。
