Context與vSystem的區別如下：

1. 資源隔離級別

• Context：基於硬件級虛擬化，每個Context擁有專屬的CPU、內存、接口及磁盤資源，實現完全資源隔離（如獨立轉發平麵）。
• vSystem：通常為邏輯分區，共享底層硬件資源（如CPU、內存），通過策略實現業務隔離，資源分配更靈活但隔離性較弱。

2. 管理獨立性

• Context：每個Context作為獨立設備運行，擁有獨立配置界麵，支持分權管理（可為每個Context分配管理員）。
• vSystem：依賴根係統管理，部分配置需在根係統完成（如共享接口分配），管理權限集中度較高。

3. 適用場景

• Context：適用於需嚴格租戶隔離的場景（如雲服務商為不同客戶提供獨立防火牆實例）。
• vSystem：適合企業內部多部門共享設備但需邏輯隔離的場景（如分支機構策略獨立管理）。

4. 技術實現

• Context：通過虛擬化技術劃分獨立操作係統實例，支持共享/獨占資源分配（如接口可獨占或跨Context共享）。
• vSystem：基於策略和邏輯劃分，依賴根係統資源調度，部分命令在非缺省vSystem中受限（如不支持逐包負載分擔配置）。

5. 擴展性

• Context：支持動態資源調整（如CPU權重分配），可隨業務增長靈活擴展。
• vSystem：擴展性受限於根係統資源，新增vSystem需評估整體資源餘量。

總結：Context提供硬件級隔離和獨立設備體驗，適合強隔離需求；vSystem側重邏輯分區和資源共享，適合輕量級多租戶場景。

２、

使用版本

本舉例是在M9000-AI-E8的R9071版本上進行配置和驗證的。

組網需求

如下圖所示，某公司以Device設備作為bobty下载软件 中心的出口網關，對內部網絡的信息安全進行防護，為了滿足多租戶需求，可將Device設備虛擬成多台邏輯設備，每台虛擬設備相互獨立，擁有各自的安全策略。同時為了提高業務穩定性，使用兩台Device設備進行RBM的雙機熱備組網，具體組網需求如下：

• 在兩台Device設備上分別創建兩個非缺省Context，並以共享接口方式使用GigabitEthernet1/0/1和GigabitEthernet1/0/2。

• 正常情況下，Device A處理業務，Device B不處理，當其中主設備出現故障時，所有業務轉移到備設備上，備設備能正常處理業務。

主設備恢複正常後，流量重新切回原主，備設備不處理業務，原主設備正常處理業務。

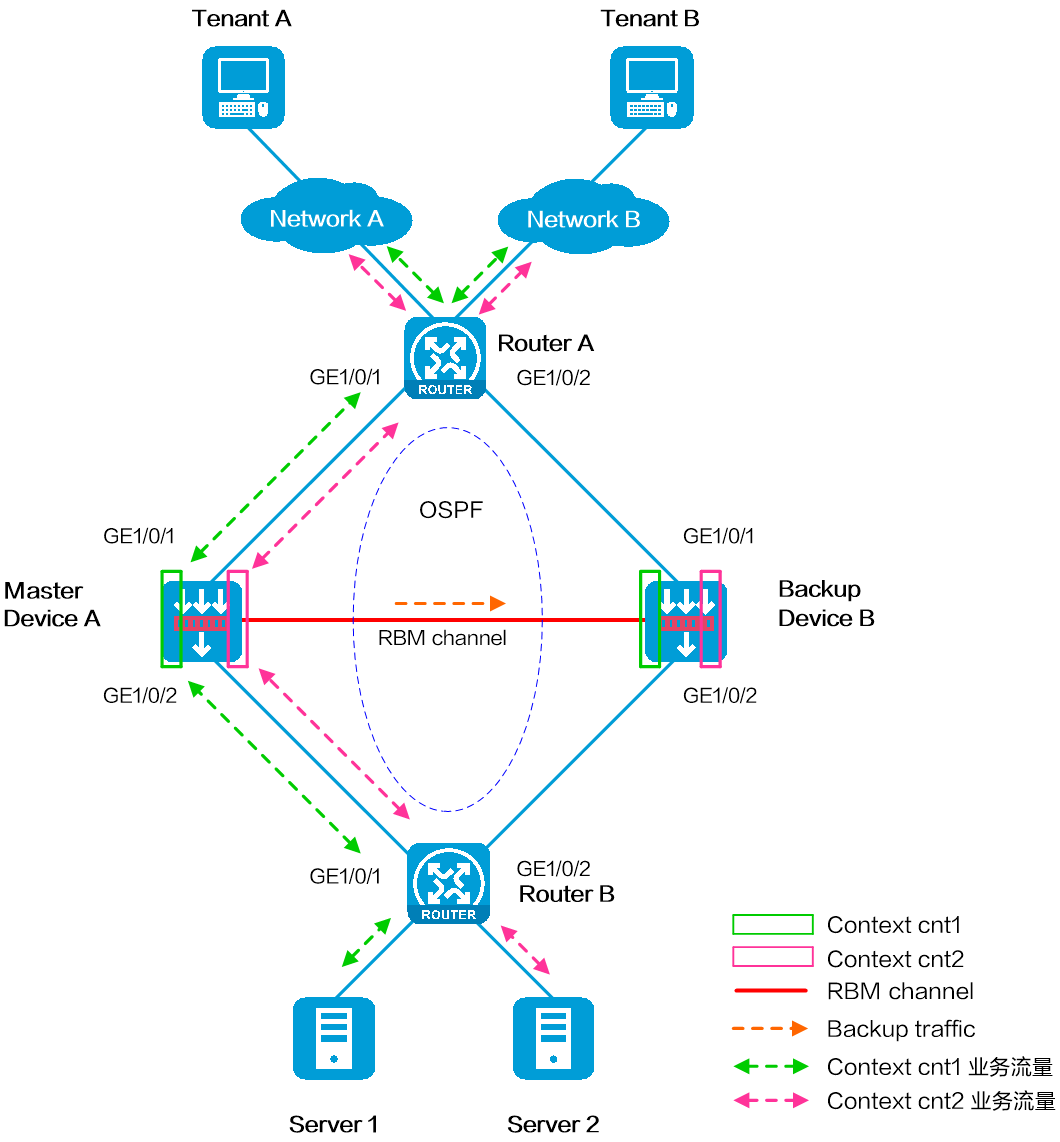

圖-1 虛擬化Context環境中RBM+OSPF實現bobty下载软件 中心網關雙機熱備部署配置組網圖

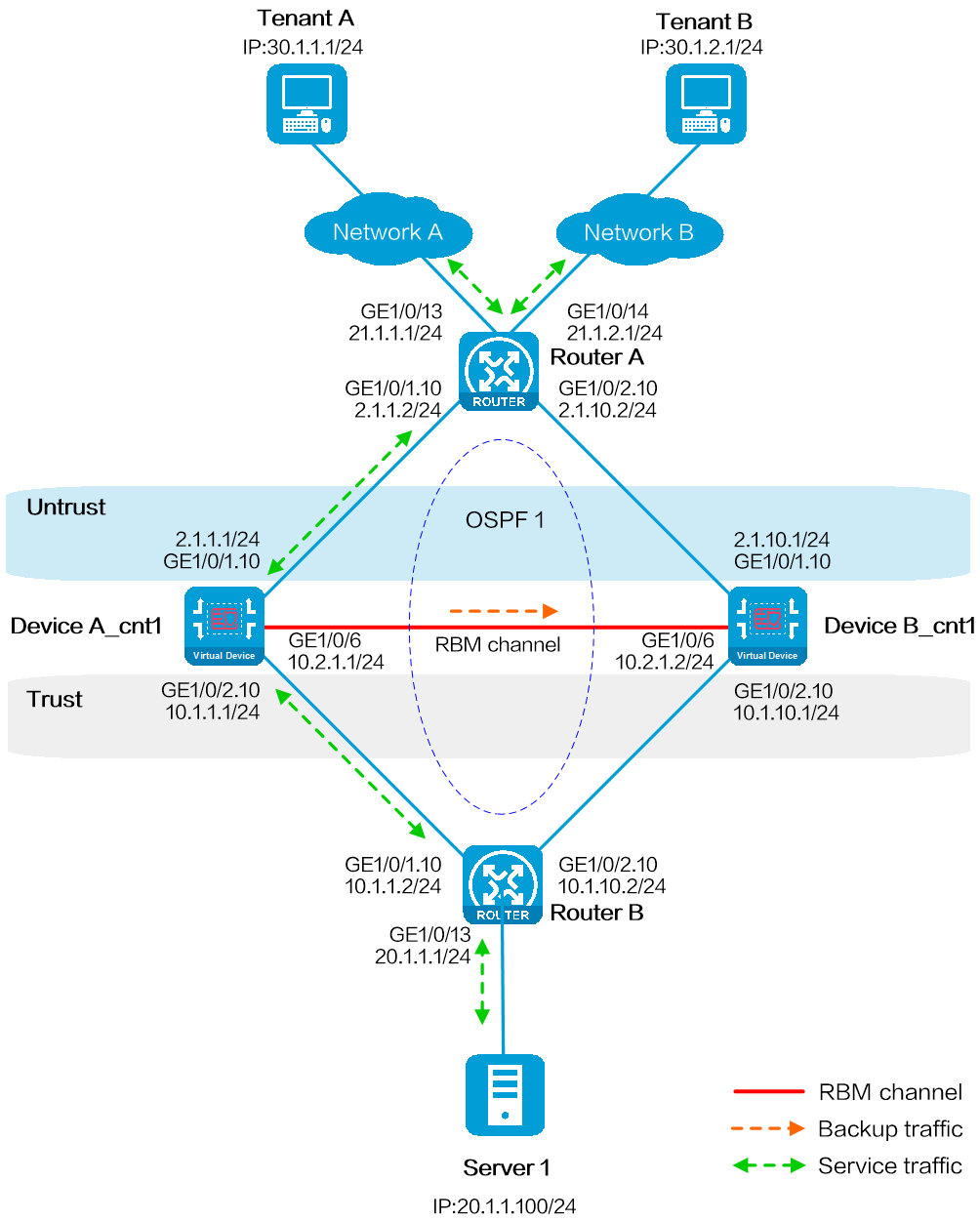

圖-2 通過Context cnt1實現bobty下载软件 中心網關雙機熱備部署配置的邏輯組網圖

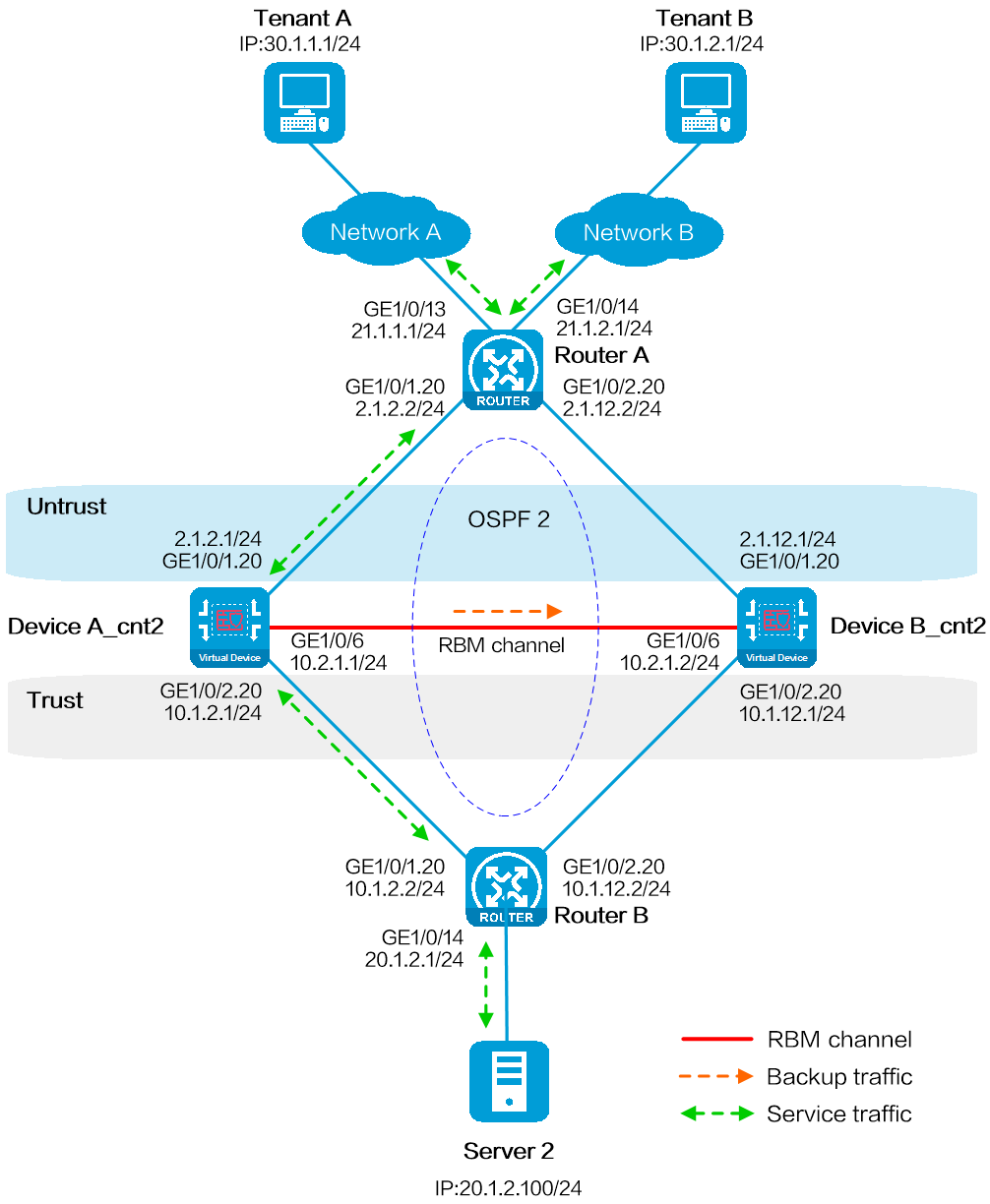

圖-3 通過Context cnt2實現bobty下载软件 中心網關雙機熱備部署配置的邏輯組網圖

‌

注意事項

硬件環境一致

部署HA前，請先保證主/備設備硬件環境的一致性，具體要求如下：

• 主/備設備的型號必須一致。

• 主/備設備主控板的位置、數量和類型必須一致。

• 主/備設備業務板的位置、數量和類型必須一致。

• 主/備設備交換網板的位置、數量和類型必須一致。

• 主/備設備接口板的位置、數量和類型必須一致。

• 主/備設備上管理接口、業務接口、HA通道接口需要分別使用相互獨立的接口，且所使用的接口編號和類型必須一致。

• 主/備設備上硬盤的位置、數量和類型建議一致。未安裝硬盤的設備日誌存儲量將遠低於安裝了硬盤的設備，而且部分日誌和報表功能不可用。

軟件環境一致

部署HA前，請先保證主/備設備軟件環境的一致性，具體要求如下：

• 主/備設備的係統軟件環境及其版本必須一致，如：Boot包、System包、Feature包和補丁包等等。

• 主/備設備上被授權的特征庫和特性環境必須一致，如：特征庫的種類，每類特征庫的版本、授權時間範圍、授權的資源數等等。

• 主/備設備的接口編號必須一致。

• 主/備設備之間建立HA通道的接口類型、速率和編號等信息必須一致，推薦使用聚合接口。

• 主/備設備上聚合接口的編號、成員接口編號必須一致。

• 主/備設備相同位置的接口必須加入到相同的安全域。

• 主/備設備的HASH選擇CPU模式以及HASH因子都必須相同（即forwarding policy命令）。

配置步驟

配置Router A

1. 配置接口IP地址

# 根據組網圖中規劃的信息，配置業務口的IPv4地址，具體配置步驟如下。

<RouterA> system-view

[RouterA] interface gigabitethernet 1/0/1.10

[RouterA-GigabitEthernet1/0/1.10] ip address 2.1.1.2 255.255.255.0

[RouterA-GigabitEthernet1/0/1.10] vlan-type dot1q vid 10

[RouterA-GigabitEthernet1/0/1.10] quit

[RouterA] interface gigabitethernet 1/0/2.10

[RouterA-GigabitEthernet1/0/2.10] ip address 2.1.10.2 255.255.255.0

[RouterA-GigabitEthernet1/0/2.10] vlan-type dot1q vid 10

[RouterA-GigabitEthernet1/0/2.10] quit

[RouterA] interface gigabitethernet 1/0/1.20

[RouterA-GigabitEthernet1/0/1.20] ip address 2.1.2.2 255.255.255.0

[RouterA-GigabitEthernet1/0/1.20] vlan-type dot1q vid 20

[RouterA-GigabitEthernet1/0/1.20] quit

[RouterA] interface gigabitethernet 1/0/2.20

[RouterA-GigabitEthernet1/0/2.20] ip address 2.1.12.2 255.255.255.0

[RouterA-GigabitEthernet1/0/2.20] vlan-type dot1q vid 20

[RouterA-GigabitEthernet1/0/2.20] quit

[RouterA] interface gigabitethernet 1/0/13

[RouterA-GigabitEthernet1/0/13] ip address 21.1.1.1 255.255.255.0

[RouterA-GigabitEthernet1/0/13] quit

[RouterA] interface gigabitethernet 1/0/14

[RouterA-GigabitEthernet1/0/14] ip address 21.1.2.1 255.255.255.0

[RouterA-GigabitEthernet1/0/14] quit

2. 配置靜態路由

# 假設bobty下载软件 服務器Server 1到達外網的目的地址為30.1.1.1，下一跳IPv4地址為21.1.1.15，Server 2到達外網的目的地址為30.1.2.1，下一跳IPv4地址為21.1.2.15，實際環境中請以具體組網情況為準，配置步驟如下。

[RouterA] ip route-static 30.1.1.0 255.255.255.0 21.1.1.15

[RouterA] ip route-static 30.1.2.0 255.255.255.0 21.1.2.15

3. 配置OSPF協議，並引入靜態路由

# 指定運行OSPF協議接口的IP地址位於網段2.1.1.0/24，2.1.2.0/24，2.1.10.0/24，2.1.12.0/24，21.1.1.0/24，21.1.2.0/24，接口所在的OSPF區域ID為0。

[RouterA] ospf 1 router-id 2.1.1.2

[RouterA-ospf-1] area 0.0.0.0

[RouterA-ospf-1-area-0.0.0.0] network 2.1.1.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.0] network 2.1.2.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.0] network 2.1.10.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.0] network 2.1.12.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.0] network 21.1.1.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.0] network 21.1.2.0 0.0.0.255

[RouterA-ospf-1-area-0.0.0.0] quit

[RouterA-ospf-1] import-route static

[RouterA-ospf-1] quit

配置Router B

1. 配置接口IP地址

# 根據組網圖中規劃的信息，配置業務口的IPv4地址，具體配置步驟如下。

<RouterB> system-view

[RouterB] interface gigabitethernet 1/0/1.10

[RouterB-GigabitEthernet1/0/1.10] ip address 10.1.1.2 255.255.255.0

[RouterB-GigabitEthernet1/0/1.10] vlan-type dot1q vid 10

[RouterB-GigabitEthernet1/0/1.10] quit

[RouterB] interface gigabitethernet 1/0/2.10

[RouterB-GigabitEthernet1/0/2.10] ip address 10.1.10.2 255.255.255.0

[RouterB-GigabitEthernet1/0/2.10] vlan-type dot1q vid 10

[RouterB-GigabitEthernet1/0/2.10] quit

[RouterB] interface gigabitethernet 1/0/13

[RouterB-GigabitEthernet1/0/13] ip address 20.1.1.1 255.255.255.0

[RouterB-GigabitEthernet1/0/13] quit

[RouterB] interface gigabitethernet 1/0/1.20

[RouterB-GigabitEthernet1/0/1.20] ip address 10.1.2.2 255.255.255.0

[RouterB-GigabitEthernet1/0/1.20] vlan-type dot1q vid 20

[RouterB-GigabitEthernet1/0/1.20] quit

[RouterB] interface gigabitethernet 1/0/2.20

[RouterB-GigabitEthernet1/0/2.20] ip address 10.1.12.2 255.255.255.0

[RouterB-GigabitEthernet1/0/2.20] vlan-type dot1q vid 20

[RouterB-GigabitEthernet1/0/2.20] quit

[RouterB] interface gigabitethernet 1/0/14

[RouterB-GigabitEthernet1/0/14] ip address 20.1.2.1 255.255.255.0

[RouterB-GigabitEthernet1/0/14] quit

2. 配置OSPF協議

# 指定運行OSPF協議接口的IP地址位於網段10.1.1.0/24，10.1.10.0/24，20.1.1.0/24，10.1.2.0/24，10.1.12.0/24，20.1.2.0/24接口所在的OSPF區域ID為0。

[RouterB] ospf 1 router-id 10.1.1.2

[RouterB-ospf-1] area 0.0.0.0

[RouterB-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255

[RouterB-ospf-1-area-0.0.0.0] network 10.1.10.0 0.0.0.255

[RouterB-ospf-1-area-0.0.0.0] network 20.1.1.0 0.0.0.255

[RouterB-ospf-1-area-0.0.0.0] quit

[RouterB] ospf 2 router-id 10.1.2.2

[RouterB-ospf-2] area 0.0.0.0

[RouterB-ospf-2-area-0.0.0.0] network 10.1.2.0 0.0.0.255

[RouterB-ospf-2-area-0.0.0.0] network 10.1.12.0 0.0.0.255

[RouterB-ospf-2-area-0.0.0.0] network 20.1.2.0 0.0.0.255

[RouterB-ospf-2-area-0.0.0.0] quit

配置Device A

1. 配置非缺省Context cnt1

1. 配置非缺省Context cnt1

# Context創建後必須進駐安全引擎（通過將Context進駐安全引擎組來實現），才有實際運行的環境，才能運行業務。本舉例以進駐缺省安全引擎組為例。

<DeviceA> system-view

[DeviceA] context cnt1

[DeviceA-context-2-cnt1] location blade-controller-team 1

[DeviceA-context-2-cnt1] allocate interface gigabitethernet 1/0/1 share

[DeviceA-context-2-cnt1] allocate interface gigabitethernet 1/0/2 share

[DeviceA-context-2-cnt1] context start

[DeviceA-context-2-cnt1] quit

2. 在非缺省Context cnt1下配置接口IP地址

# 根據組網圖中規劃的信息，配置業務口的IPv4地址，以太網子接口隻有在關聯了VLAN後才能正常收發報文，開啟子接口的Dot1q終結功能，實現VLAN間流量互通，具體配置步驟如下。

[DeviceA] switchto context cnt1

<DeviceA> system-view

[DeviceA] sysname DeviceA_cnt1

[DeviceA_cnt1] interface gigabitethernet1/0/1.10

[DeviceA_cnt1-GigabitEthernet1/0/1.10] ip address 2.1.1.1 255.255.255.0

[DeviceA_cnt1-GigabitEthernet1/0/1.10] vlan-type dot1q vid 10

[DeviceA_cnt1-GigabitEthernet1/0/1.10] quit

[DeviceA_cnt1] interface gigabitethernet1/0/2.10

[DeviceA_cnt1-GigabitEthernet1/0/2.10] ip address 10.1.1.1 255.255.255.0

[DeviceA_cnt1-GigabitEthernet1/0/2.10] vlan-type dot1q vid 10

[DeviceA_cnt1-GigabitEthernet1/0/2.10] quit

3. 配置接口加入安全域

# 根據組網圖中規劃的信息，將接口加入對應的安全域，具體配置步驟如下。

[DeviceA_cnt1] security-zone name untrust

[DeviceA_cnt1-security-zone-Untrust] import interface gigabitethernet 1/0/1.10

[DeviceA_cnt1-security-zone-Untrust] quit

[DeviceA_cnt1] security-zone name trust

[DeviceA_cnt1-security-zone-Trust] import interface gigabitethernet 1/0/2.10

[DeviceA_cnt1-security-zone-Trust] quit

4. 配置OSPF，保證路由可達

[DeviceA_cnt1] ospf 1 router-id 2.1.1.1

[DeviceA_cnt1-ospf-1] area 0.0.0.0

[DeviceA_cnt1-ospf-1-area-0.0.0.0] network 2.1.1.0 0.0.0.255

[DeviceA_cnt1-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255

[DeviceA_cnt1-ospf-1-area-0.0.0.0] quit

[DeviceA_cnt1-ospf-1] quit

5. 配置安全策略，允許所需的業務報文通過

此部分安全策略隻需在主管理設備配置，雙機熱備組網完成後，從管理設備會自動同步這些安全策略配置信息。

# 配置名稱為trust-untrust的安全策略規則，使內網用戶可以主動訪問Internet，但是Internet上的用戶不能訪問內網，具體配置步驟如下。

[DeviceA_cnt1] security-policy ip

[DeviceA_cnt1-security-policy-ip] rule 0 name trust-untrust

[DeviceA_cnt1-security-policy-ip-0-trust-untrust] source-zone trust

[DeviceA_cnt1-security-policy-ip-0-trust-untrust] destination-zone untrust

[DeviceA_cnt1-security-policy-ip-0-trust-untrust] source-ip-subnet 20.1.1.0 24

[DeviceA_cnt1-security-policy-ip-0-trust-untrust] action pass

[DeviceA_cnt1-security-policy-ip-0-trust-untrust] quit

# 配置安全策略規則，允許OSPF協議報文通過，保證OSPF鄰居的建立和路由的學習。

[DeviceA_cnt1-security-policy-ip] rule 1 name ospf1

[DeviceA_cnt1-security-policy-ip-1-ospf1] source-zone trust

[DeviceA_cnt1-security-policy-ip-1-ospf1] destination-zone local

[DeviceA_cnt1-security-policy-ip-1-ospf1] action pass

[DeviceA_cnt1-security-policy-ip-1-ospf1] service ospf

[DeviceA_cnt1-security-policy-ip-1-ospf1] quit

[DeviceA_cnt1-security-policy-ip] rule 2 name ospf2

[DeviceA_cnt1-security-policy-ip-2-ospf2] source-zone local

[DeviceA_cnt1-security-policy-ip-2-ospf2] destination-zone trust

[DeviceA_cnt1-security-policy-ip-2-ospf2] action pass

[DeviceA_cnt1-security-policy-ip-2-ospf2] service ospf

[DeviceA_cnt1-security-policy-ip-2-ospf2] quit

[DeviceA_cnt1-security-policy-ip] rule 3 name ospf3

[DeviceA_cnt1-security-policy-ip-3-ospf3] source-zone untrust

[DeviceA_cnt1-security-policy-ip-3-ospf3] destination-zone local

[DeviceA_cnt1-security-policy-ip-3-ospf3] action pass

[DeviceA_cnt1-security-policy-ip-3-ospf3] service ospf

[DeviceA_cnt1-security-policy-ip-3-ospf3] quit

[DeviceA_cnt1-security-policy-ip] rule 4 name ospf4

[DeviceA_cnt1-security-policy-ip-4-ospf4] source-zone local

[DeviceA_cnt1-security-policy-ip-4-ospf4] destination-zone untrust

[DeviceA_cnt1-security-policy-ip-4-ospf4] action pass

[DeviceA_cnt1-security-policy-ip-4-ospf4] service ospf

[DeviceA_cnt1-security-policy-ip-4-ospf4] quit

[DeviceA_cnt1-security-policy-ip] quit

[DeviceA_cnt1] quit

<DeviceA_cnt1> quit

2. 配置非缺省Context cnt2

1. 配置非缺省Context cnt2

# 將Context進駐缺省安全引擎組。

<DeviceA> system-view

[DeviceA] context cnt2

[DeviceA-context-3-cnt2] location blade-controller-team 1

[DeviceA-context-3-cnt2] allocate interface gigabitethernet 1/0/1 share

[DeviceA-context-3-cnt2] allocate interface gigabitethernet 1/0/2 share

[DeviceA-context-3-cnt2] context start

[DeviceA-context-3-cnt2] quit

2. 在非缺省Context cnt2下配置接口IP地址

# 根據組網圖中規劃的信息，配置業務口的IPv4地址，以太網子接口隻有在關聯了VLAN後才能正常收發報文，開啟子接口的Dot1q終結功能，實現VLAN間流量互通，具體配置步驟如下。

[DeviceA] switchto context cnt2

<DeviceA> system-view

[DeviceA] sysname DeviceA_cnt2

[DeviceA_cnt2] interface gigabitethernet1/0/1.20

[DeviceA_cnt2-GigabitEthernet1/0/1.20] ip address 2.1.2.1 255.255.255.0

[DeviceA_cnt2-GigabitEthernet1/0/1.20] vlan-type dot1q vid 20

[DeviceA_cnt2-GigabitEthernet1/0/1.20] quit

[DeviceA_cnt2] interface gigabitethernet1/0/2.20

[DeviceA_cnt2-GigabitEthernet1/0/2.20] ip address 10.1.2.1 255.255.255.0

[DeviceA_cnt2-GigabitEthernet1/0/2.20] vlan-type dot1q vid 20

[DeviceA_cnt2-GigabitEthernet1/0/2.20] quit

3. 配置接口加入安全域

# 根據組網圖中規劃的信息，將接口加入對應的安全域，具體配置步驟如下。

[DeviceA_cnt2] security-zone name untrust

[DeviceA_cnt2-security-zone-Untrust] import interface gigabitethernet 1/0/1.20

[DeviceA_cnt2-security-zone-Untrust] quit

[DeviceA_cnt2] security-zone name trust

[DeviceA_cnt2-security-zone-Trust] import interface gigabitethernet 1/0/2.20

[DeviceA_cnt2-security-zone-Trust] quit

4. 配置OSPF，保證路由可達

[DeviceA_cnt2] ospf 2 router-id 2.1.2.1

[DeviceA_cnt2-ospf-2] area 0.0.0.0

[DeviceA_cnt2-ospf-2-area-0.0.0.0] network 2.1.2.0 0.0.0.255

[DeviceA_cnt2-ospf-2-area-0.0.0.0] network 10.1.2.0 0.0.0.255

[DeviceA_cnt2-ospf-2-area-0.0.0.0] quit

[DeviceA_cnt2-ospf-2] quit

5. 配置安全策略，允許所需的業務報文通過

此部分安全策略隻需在主管理設備配置，雙機熱備組網完成後，從管理設備會自動同步這些安全策略配置信息。

# 配置名稱為trust-untrust的安全策略規則，使內網用戶可以主動訪問Internet，但是Internet上的用戶不能訪問內網，具體配置步驟如下。

[DeviceA_cnt2] security-policy ip

[DeviceA_cnt2-security-policy-ip] rule 0 name trust-untrust

[DeviceA_cnt2-security-policy-ip-0-trust-untrust] source-zone trust

[DeviceA_cnt2-security-policy-ip-0-trust-untrust] destination-zone untrust

[DeviceA_cnt2-security-policy-ip-0-trust-untrust] source-ip-subnet 20.1.2.0 24

[DeviceA_cnt2-security-policy-ip-0-trust-untrust] action pass

[DeviceA_cnt2-security-policy-ip-0-trust-untrust] quit

# 配置安全策略規則，允許OSPF協議報文通過，保證OSPF鄰居的建立和路由的學習。

[DeviceA_cnt2-security-policy-ip] rule 1 name ospf1

[DeviceA_cnt2-security-policy-ip-1-ospf1] source-zone trust

[DeviceA_cnt2-security-policy-ip-1-ospf1] destination-zone local

[DeviceA_cnt2-security-policy-ip-1-ospf1] action pass

[DeviceA_cnt2-security-policy-ip-1-ospf1] service ospf

[DeviceA_cnt2-security-policy-ip-1-ospf1] quit

[DeviceA_cnt2-security-policy-ip] rule 2 name ospf2

[DeviceA_cnt2-security-policy-ip-2-ospf2] source-zone local

[DeviceA_cnt2-security-policy-ip-2-ospf2] destination-zone trust

[DeviceA_cnt2-security-policy-ip-2-ospf2] action pass

[DeviceA_cnt2-security-policy-ip-2-ospf2] service ospf

[DeviceA_cnt2-security-policy-ip-2-ospf2] quit

[DeviceA_cnt2-security-policy-ip] rule 3 name ospf3

[DeviceA_cnt2-security-policy-ip-3-ospf3] source-zone untrust

[DeviceA_cnt2-security-policy-ip-3-ospf3] destination-zone local

[DeviceA_cnt2-security-policy-ip-3-ospf3] action pass

[DeviceA_cnt2-security-policy-ip-3-ospf3] service ospf

[DeviceA_cnt2-security-policy-ip-3-ospf3] quit

[DeviceA_cnt2-security-policy-ip] rule 4 name ospf4

[DeviceA_cnt2-security-policy-ip-4-ospf4] source-zone local

[DeviceA_cnt2-security-policy-ip-4-ospf4] destination-zone untrust

[DeviceA_cnt2-security-policy-ip-4-ospf4] action pass

[DeviceA_cnt2-security-policy-ip-4-ospf4] service ospf

[DeviceA_cnt2-security-policy-ip-4-ospf4] quit

[DeviceA_cnt2-security-policy-ip] quit

[DeviceA_cnt2] quit

<DeviceA_cnt2> quit

3. 配置雙機熱備

1. 配置雙機熱備

# 配置RBM通道接口IP地址

[DeviceA] interface gigabitethernet 1/0/6

[DeviceA-GigabitEthernet1/0/6] ip address 10.2.1.1 255.255.255.0

[DeviceA-GigabitEthernet1/0/6] quit

# 配置Track項監控接口狀態。

[DeviceA] track 1 interface gigabitethernet 1/0/1

[DeviceA-track-1] quit

[DeviceA] track 2 interface gigabitethernet 1/0/2

[DeviceA-track-2] quit

# 使用兩台Device進行雙機熱備組網，Device A作為主設備，Device B作為備設備。當Device A或其鏈路發生故障時，由Device B接替Device A繼續工作，保證業務不中斷。

[DeviceA] remote-backup group

[DeviceA-remote-backup-group] remote-ip 10.2.1.2

[DeviceA-remote-backup-group] local-ip 10.2.1.1

[DeviceA-remote-backup-group] data-channel interface gigabitethernet 1/0/6

[DeviceA-remote-backup-group] device-role primary

RBM_P[DeviceA-remote-backup-group] undo backup-mode

RBM_P[DeviceA-remote-backup-group] hot-backup enable

RBM_P[DeviceA-remote-backup-group] configuration auto-sync enable

RBM_P[DeviceA-remote-backup-group] configuration sync-check interval 12

RBM_P[DeviceA-remote-backup-group] delay-time 1

# 開啟雙機熱備調整備設備上動態路由協議OSPF的開銷值功能，並以絕對方式對外通告開銷值，絕對值為6000。

RBM_P[DeviceA-remote-backup-group] adjust-cost ospf enable absolute 6000

# 配置雙機熱備與Track項聯動。

RBM_P[DeviceA-remote-backup-group] track 1

RBM_P[DeviceA-remote-backup-group] track 2

RBM_P[DeviceA-remote-backup-group] quit

2. 配置安全業務

# 以上有關雙機熱備的配置部署完成後，可以配置各種安全業務。對於雙機熱備支持配置信息備份的功能模塊僅需要在此主管理設備上（Device A）進行配置即可。

配置Device B

1. 配置非缺省Context cnt1

1. 配置非缺省Context cnt1

# 將Context進駐缺省安全引擎組。

<DeviceB> system-view

[DeviceB] context cnt1

[DeviceB-context-2-cnt1] location blade-controller-team 1

[DeviceB-context-2-cnt1] allocate interface gigabitethernet 1/0/1 share

[DeviceB-context-2-cnt1] allocate interface gigabitethernet 1/0/2 share

[DeviceB-context-2-cnt1] context start

[DeviceB-context-2-cnt1] quit

2. 在非缺省Context cnt1下配置接口IP地址

# 根據組網圖中規劃的信息，配置業務口的IPv4地址，以太網子接口隻有在關聯了VLAN後才能正常收發報文，開啟子接口的Dot1q終結功能，實現VLAN間流量互通，具體配置步驟如下。

[DeviceB] switchto context cnt1

<DeviceB> system-view

[DeviceB] sysname DeviceB_cnt1

[DeviceB_cnt1] interface gigabitethernet1/0/1.10

[DeviceB_cnt1-GigabitEthernet1/0/1.10] ip address 2.1.10.1 255.255.255.0

[DeviceB_cnt1-GigabitEthernet1/0/1.10] vlan-type dot1q vid 10

[DeviceB_cnt1-GigabitEthernet1/0/1.10] quit

[DeviceB_cnt1] interface gigabitethernet1/0/2.10

[DeviceB_cnt1-GigabitEthernet1/0/2.10] ip address 10.1.10.1 255.255.255.0

[DeviceB_cnt1-GigabitEthernet1/0/2.10] vlan-type dot1q vid 10

[DeviceB_cnt1-GigabitEthernet1/0/2.10] quit

3. 配置接口加入安全域

# 根據組網圖中規劃的信息，將接口加入對應的安全域，具體配置步驟如下。

[DeviceB_cnt1] security-zone name untrust

[DeviceB_cnt1-security-zone-Untrust] import interface gigabitethernet 1/0/1.10

[DeviceB_cnt1-security-zone-Untrust] quit

[DeviceB_cnt1] security-zone name trust

[DeviceB_cnt1-security-zone-Trust] import interface gigabitethernet 1/0/2.10

[DeviceB_cnt1-security-zone-Trust] quit

4. 配置OSPF，保證路由可達

[DeviceB_cnt1] ospf 1 router-id 2.1.10.1

[DeviceB_cnt1-ospf-1] area 0.0.0.0

[DeviceB_cnt1-ospf-1-area-0.0.0.0] network 2.1.10.0 0.0.0.255

[DeviceB_cnt1-ospf-1-area-0.0.0.0] network 10.1.10.0 0.0.0.255

[DeviceB_cnt1-ospf-1-area-0.0.0.0] quit

2. 配置非缺省Context cnt2

1. 配置非缺省Context cnt2

# 將Context進駐缺省安全引擎組。

<DeviceB> system-view

[DeviceB] context cnt2

[DeviceB-context-3-cnt2] location blade-controller-team 1

[DeviceB-context-3-cnt2] allocate interface gigabitethernet 1/0/1 share

[DeviceB-context-3-cnt2] allocate interface gigabitethernet 1/0/2 share

[DeviceB-context-3-cnt2] context start

[DeviceB-context-3-cnt2] quit

2. 在非缺省Context cnt2下配置接口IP地址

# 根據組網圖中規劃的信息，配置業務口的IPv4地址，以太網子接口隻有在關聯了VLAN後才能正常收發報文，開啟子接口的Dot1q終結功能，實現VLAN間流量互通，具體配置步驟如下。

[DeviceB] switchto context cnt2

<DeviceB> system-view

[DeviceB] sysname DeviceB_cnt2

[DeviceB_cnt2] interface gigabitethernet1/0/1.20

[DeviceB_cnt2-GigabitEthernet1/0/1.20] ip address 2.1.12.1 255.255.255.0

[DeviceB_cnt2-GigabitEthernet1/0/1.20] vlan-type dot1q vid 20

[DeviceB_cnt2-GigabitEthernet1/0/1.20] quit

[DeviceB_cnt2] interface gigabitethernet1/0/2.20

[DeviceB_cnt2-GigabitEthernet1/0/2.20] ip address 10.1.12.1 255.255.255.0

[DeviceB_cnt2-GigabitEthernet1/0/2.20] vlan-type dot1q vid 20

[DeviceB_cnt2-GigabitEthernet1/0/2.20] quit

3. 配置接口加入安全域

# 根據組網圖中規劃的信息，將接口加入對應的安全域，具體配置步驟如下。

[DeviceB_cnt2] security-zone name untrust

[DeviceB_cnt2-security-zone-Untrust] import interface gigabitethernet 1/0/1.20

[DeviceB_cnt2-security-zone-Untrust] quit

[DeviceB_cnt2] security-zone name trust

[DeviceB_cnt2-security-zone-Trust] import interface gigabitethernet 1/0/2.20

[DeviceB_cnt2-security-zone-Trust] quit

4. 配置OSPF，保證路由可達

[DeviceB_cnt2] ospf 2 router-id 2.1.12.1

[DeviceB_cnt2-ospf-2] area 0.0.0.0

[DeviceB_cnt2-ospf-2-area-0.0.0.0] network 2.1.12.0 0.0.0.255

[DeviceB_cnt2-ospf-2-area-0.0.0.0] network 10.1.12.0 0.0.0.255

[DeviceB_cnt2-ospf-2-area-0.0.0.0] quit

3. 配置雙機熱備

# 配置RBM通道接口IP地址

[DeviceB] interface gigabitethernet 1/0/6

[DeviceB-GigabitEthernet1/0/6] ip address 10.2.1.2 255.255.255.0

[DeviceB-GigabitEthernet1/0/6] quit

# 配置Track項監控接口狀態。

[DeviceB] track 1 interface gigabitethernet 1/0/1

[DeviceB-track-1] quit

[DeviceB] track 2 interface gigabitethernet 1/0/2

[DeviceB-track-2] quit

# 使用兩台Device進行雙機熱備組網，Device A作為主設備，Device B作為備設備。當Device A或其鏈路發生故障時，由Device B接替Device A繼續工作，保證業務不中斷。

[DeviceB] remote-backup group

[DeviceB-remote-backup-group] remote-ip 10.2.1.1

[DeviceB-remote-backup-group] local-ip 10.2.1.2

[DeviceB-remote-backup-group] data-channel interface gigabitethernet 1/0/6

[DeviceB-remote-backup-group] device-role secondary

RBM_S[DeviceB-remote-backup-group] undo backup-mode

RBM_S[DeviceB-remote-backup-group] hot-backup enable

RBM_S[DeviceB-remote-backup-group] configuration auto-sync enable

RBM_S[DeviceB-remote-backup-group] configuration sync-check interval 12

RBM_S[DeviceB-remote-backup-group] delay-time 1

# 開啟雙機熱備調整備設備上動態路由協議OSPF的開銷值功能，並以絕對方式對外通告開銷值，絕對值為6000。

RBM_S[DeviceB-remote-backup-group] adjust-cost ospf enable absolute 6000

# 配置雙機熱備與序號為1和2的Track項聯動。

RBM_S[DeviceB-remote-backup-group] track 1

RBM_S[DeviceB-remote-backup-group] track 2

RBM_S[DeviceB-remote-backup-group] quit

驗證配置

Device A

# 以上配置完成後，通過執行以下顯示命令可查看雙機熱備配置已生效，RBM通道已建立。

RBM_P<DeviceA> display remote-backup-group status

Remote backup group information:

  Backup mode: Active/standby

  Device management role: Primary

  Device running status: Active

  Data channel interface: GigE1/0/6

  Local IP: 10.2.1.1

  Remote IP: 10.2.1.2    Destination port: 60064

  Control channel status: Connected

  Keepalive interval: 1s

  Keepalive count: 10

  Configuration consistency check interval: 12 hour

  Configuration consistency check result: Not Performed

  Configuration backup status: Auto sync enabled

  Session backup status: Hot backup enabled

  Delay-time: 1 min

  Uptime since last switchover: 0 days, 0 hours, 58 minutes

  Switchover records:

    Time                  Status change        Cause

    2022-11-06 15:12:01   Initial to Active    Interface status changed

1. Device A Context cnt1

# 以上配置完成後，通過查看Device A Context cnt1的OSPF路由信息，可看到Device A Context cnt1的Cost值小於Device B Context cnt1，上下行流量經過Device A的Context cnt1轉發。

RBM_P<DeviceA_cnt1> display ospf interface

          OSPF Process 1 with Router ID 2.1.1.1

                  Interfaces

 Area: 0.0.0.0

 IP Address      Type      State    Cost  Pri   DR              BDR

 2.1.1.1         Broadcast BDR      1     1     2.1.1.2         2.1.1.1

 10.1.1.1        Broadcast BDR      1     1     10.1.1.2        10.1.1.1

2. Device A Context cnt2

# 以上配置完成後，通過查看Device A Context cnt2的OSPF路由信息，可看到Device A Context cnt2的Cost值小於Device B Context cnt2，上下行流量經過Device A的Context cnt2轉發。

RBM_P<DeviceA_cnt2> display ospf interface

          OSPF Process 1 with Router ID 2.1.2.1

                  Interfaces

 Area: 0.0.0.0

 IP Address      Type      State    Cost  Pri   DR              BDR

 2.1.2.1         Broadcast DR       1     1     2.1.2.1         2.1.2.2

 10.1.2.1        Broadcast DR       1     1     10.1.2.1        10.1.2.2

Device B

# 以上配置完成後，通過執行以下顯示命令可查看雙機熱備配置已生效，RBM通道已建立。

RBM_S<DeviceB> display remote-backup-group status

Remote backup group information:

  Backup mode: Active/standby

  Device management role: Secondary

  Device running status: Standby

  Data channel interface: GigE1/0/6

  Local IP: 10.2.1.2

  Remote IP: 10.2.1.1    Destination port: 60064

  Control channel status: Connected

  Keepalive interval: 1s

  Keepalive count: 10

  Configuration consistency check interval: 12 hour

  Configuration consistency check result: Not Performed

  Configuration backup status: Auto sync enabled

  Session backup status: Hot backup enabled

  Delay-time: 1 min

  Uptime since last switchover: 0 days, 1 hours, 2 minutes

  Switchover records:

    Time                  Status change        Cause

    2022-11-06 13:48:26   Initial to Standby   Interface status changed

1. Device B Context cnt1

# 以上配置完成後，通過查看Device B Context cnt1的OSPF路由信息，可看到Device A Context cnt1的Cost值小於Device B Context cnt1，上下行流量不經過Device B Context cnt1轉發。

RBM_S<DeviceB_cnt1> display ospf interface

          OSPF Process 1 with Router ID 2.1.10.1

                  Interfaces

 Area: 0.0.0.0

 IP Address      Type      State    Cost  Pri   DR              BDR

 2.1.10.1        Broadcast DR       6000  1     2.1.10.1        2.1.10.2

 10.1.10.1       Broadcast BDR      6000  1     10.1.10.2       10.1.10.1

2. Device B Context cnt2

# 以上配置完成後，通過查看Device B Context cnt2的OSPF路由信息，可看到Device A Context cnt2的Cost值小於Device B Context cnt2，上下行流量不經過Device B Context cnt2轉發。

RBM_S<DeviceB_cnt2> display ospf interface

          OSPF Process 1 with Router ID 2.1.12.1

                  Interfaces

 Area: 0.0.0.0

 IP Address      Type      State    Cost  Pri   DR              BDR

 2.1.12.1        Broadcast DR       6000  1     2.1.12.1        2.1.12.2

 10.1.12.1       Broadcast BDR      6000  1     10.1.12.2       10.1.12.1

模擬主設備故障

1. 模擬Device A Context cnt1故障

# 設備正常運行情況下，將主管理設備接口關閉，主設備通過RBM通道將業務切換到對端處理，保證業務不中斷，Device B Context cnt1上的會話信息:

RBM_S<DeviceB_cnt1> display session table ipv4 source-ip 20.1.1.100 verbose

Slot 1:

Initiator:

  Source      IP/port: 20.1.1.100/5154

  Destination IP/port: 21.1.1.100/2048

  DS-Lite tunnel peer: -

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: ICMP(1)

  Inbound interface: GigE1/0/2.10

  Source security zone: Trust

Responder:

  Source      IP/port: 21.1.1.100/2048

  Destination IP/port: 20.1.1.100/5154

  DS-Lite tunnel peer: -

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: ICMP(1)

  Inbound interface: GigE1/0/1.10

  Source security zone: Untrust

State: ICMP_REPLY

Application: ICMP

Rule ID: 0

Rule name: trust-untrust

Start time: 2022-11-06 16:41:48  TTL: 29s

Initiator->Responder:           59 packets       4956 bytes

Responder->Initiator:           59 packets       4956 bytes

2. 模擬Device A Context cnt2故障

# 設備正常運行情況下，將主管理設備接口關閉，主設備通過RBM通道將業務切換到對端處理，保證業務不中斷，Device B Context cnt2上的會話信息:

RBM_S<DeviceB_cnt2> display session table ipv4 source-ip 20.1.2.100 verbose

Slot 1:

Initiator:

  Source      IP/port: 20.1.2.100/5154

  Destination IP/port: 21.1.2.100/2048

  DS-Lite tunnel peer: -

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: ICMP(1)

  Inbound interface: GigE1/0/2.20

  Source security zone: Trust

Responder:

  Source      IP/port: 21.1.2.100/2048

  Destination IP/port: 20.1.2.100/5154

  DS-Lite tunnel peer: -

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: ICMP(1)

  Inbound interface: GigE1/0/1.20

  Source security zone: Untrust

State: ICMP_REPLY

Application: ICMP

Rule ID: 0

Rule name: trust-untrust

Start time: 2022-11-06 15:30:48  TTL: 30s

Initiator->Responder:           59 packets       5556 bytes

Responder->Initiator:           59 packets       5556 bytes
