端口安全方式下MAC認證實現動態VLAN下發案例

一、        實現需求

1、采用端口安全方式下的MAC向Radius服務器認證，實現動態VLAN下發；

2、默認用戶認證上來放入VLAN 10，並獲取VLAN 10的地址；如果動態下發VLAN 20則用戶獲取VLAN 20的地址，並能夠正常上網。

二、        網絡拓撲

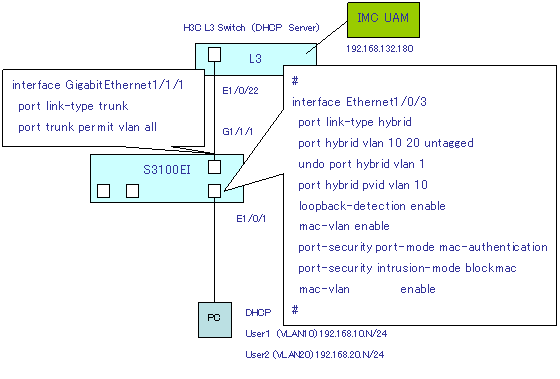

    本例中采用S31EI做接入認證交換機，DHCP服務器啟在S3610 SI交換機上，拓撲如下：

使用版本：

S31EI：Comware Software, Version 3.10, Test 2210

S3610：Comware Software, Version 5.20, Release 5309P02

iMC/UAM：PLAT（E2606）/ UAM（E6208）

三、        配置關鍵點：

iMC服務器側配置：

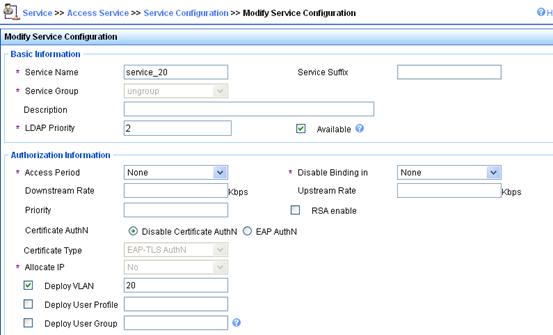

1、  分別創建不下發VLAN的服務service_10和下發VLAN的服務service_20，如下：

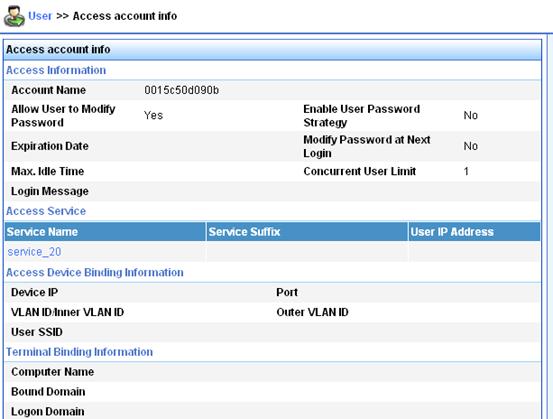

2、  創建用戶0015c50d090b，由於隻有一台電腦，所以替換著分別申請service_1和service_2服務。

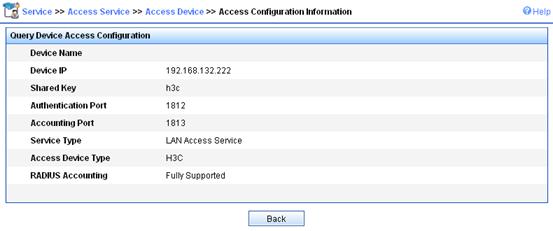

3、  將S31EI設備在iMC UAM中添加為接入設備，如下圖所示：

交換機側配置：

S31EI配置：

1、  創建VLAN10、VLAN20、VLAN100，並將VLAN 100設置為管理VLAN並配置地址：

#

vlan 10

#

vlan 20

#

vlan 100

#

interface Vlan-interface100

 ip address 192.168.132.222 255.255.255.0

2、  配置Radius服務器

radius scheme imc_auth

 server-type standard

 primary authentication 192.168.132.180

 primary accounting 192.168.132.180

 key authentication h3c

 key accounting h3c

 user-name-format without-domain

3、  配置認證域

domain imc_auth_domain

 scheme radius-scheme imc_auth

4、  使能該域為默認域

domain default enable imc_auth_domain

5、  開啟端口下的MAC-VLAN和認證配置

#

interface Ethernet1/0/3

 port link-type hybrid

 port hybrid vlan 10 20 untagged

 undo port hybrid vlan 1

 port hybrid pvid vlan 10

 loopback-detection enable

 port-security port-mode mac-authentication

 port-security intrusion-mode blockmac

 mac-vlan enable

#

6、  全局下使能端口安全和MAC認證

#

 port-security enable

#

 MAC-authentication domain imc_auth_domain

#

S3610的配置：

主要是DHCP Server的配置和開啟，詳見附件。

四、        實現效果

當我的PC接入網線的時候，自動啟動端口安全MAC認證，可以看到iMC上該用戶的在線信息，如下：

在設備上也可看到其在線信息及當前VLAN信息，如下：

[H3C]dis connection

------------------------Unit 1------------------------

Index=797 ,Username=xxxxc50d090b@imc_auth_domain

 MAC=xxxx-c50d-090b   ,IP=0.0.0.0

 IPV6=::

 On Unit 1:Total 1 connections matched, 1 listed.

 Total 1 connections matched, 1 listed.

[H3C]

[H3C]

[H3C]dis conn

[H3C]dis connection uci 797

------------------------Unit 1------------------------

Index=797 , Username=xxxxc50d090b@imc_auth_domain

MAC=xxxx-c50d-090b   , IP=0.0.0.0

 IPV6=::

Access=MAC-authentication,Auth=PAP     ,Port=Ether   ,Port NO=0x10003014

Initial VLAN=10, Authorization VLAN=20

ACL Group=Disable

CAR=Disable

Priority=Disable

Start=2000-04-02 13:03:45 ,Current=2000-04-02 13:03:55 ,Online=00h00m11s

 On Unit 1:Total 1 connections matched, 1 listed.

 Total 1 connections matched, 1 listed.

五、        案例外延

此案例當中的用戶認證是針對不同用戶，通過申請不同的服務來實現區別對待是否下發VLAN，還可以針對同一個用戶來實現是否動態下發VLAN，即對同一個用戶申請不同的服務，這些服務由不同的服務後綴(認證域)來區別，例如當帳號使用user@service1上來的時候不下發vlan，而使用user@service2上來的時候下發VLAN。
