MSR5620 語音網關配置翻譯

1.4  Voice VLAN典型配置舉例

1.4.1  自動模式下Voice VLAN的配置舉例

1. 組網需求

通過配置自動模式下的Voice VLAN，使接入IP電話的端口能夠自動加入/退出Voice VLAN，並將語音流在該VLAN內傳輸。

l              創建VLAN2為Voice VLAN，老化時間是100分鍾。

l              IP電話發送tag語音流，接入端口是Hybrid類型端口Ethernet1/0/1，端口的缺省VLAN為VLAN6，工作在Voice VLAN自動模式。

l              用戶需要設置一個自定義的OUI地址0011-2200-0000，掩碼是ffff-ff00-0000，描述字符為test。

2. 組網圖

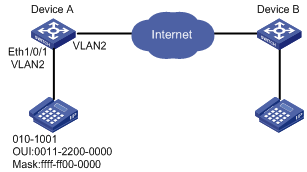

圖1-2 配置自動模式下Voice VLAN組網圖

3. 配置步驟

# 創建VLAN2、VLAN6。

<DeviceA> system-view

[DeviceA] vlan 2

[DeviceA-vlan2] quit

[DeviceA] vlan 6

[DeviceA-vlan6] quit

# 設置Voice VLAN的老化時間。

[DeviceA] voice vlan aging 100

# 設置OUI地址0011-2200-0000，描述字符為“test”。

[DeviceA] voice vlan mac-address 0011-2200-0000 mask ffff-ff00-0000 description test

# 全局開啟Voice VLAN功能。

[DeviceA] voice vlan 2 enable

# 將端口Ethernet1/0/1上Voice VLAN的工作模式設置為自動模式。（可選，缺省情況下，端口的Voice VLAN工作在自動模式。）

[DeviceA] interface Ethernet 1/0/1

[DeviceA-Ethernet1/0/1] voice vlan mode auto

# 將端口Ethernet1/0/1設定為Hybrid端口。

[DeviceA-Ethernet1/0/1] port link-type hybrid

# 設置端口的缺省VLAN為VLAN6，且允許VLAN6的報文攜帶VLAN Tag通過。

[DeviceA-Ethernet1/0/1] port hybrid pvid vlan 6

[DeviceA-Ethernet1/0/1] port hybrid vlan 6 tagged

# 開啟端口Voice VLAN功能。

[DeviceA-Ethernet1/0/1] voice vlan enable

1.4.2  手動模式下Voice VLAN的配置舉例

1. 組網需求

通過配置手動模式下的Voice VLAN，使接入IP電話的端口通過人為控製加入/退出Voice VLAN，並將語音流在該VLAN內傳輸。

l              創建VLAN2為Voice VLAN，使其工作在Voice VLAN安全模式，隻允許語音數據通過。

l              IP電話發送untag語音流，接入端口是Hybrid類型端口Ethernet1/0/1，工作在手動模式。

l              用戶需要設置一個自定義的OUI地址0011-2200-0000，掩碼是ffff-ff00-0000，描述字符為test。

2. 組網圖

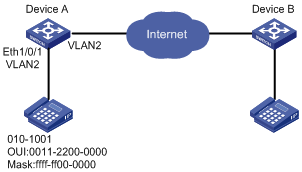

圖1-3 配置手動模式下Voice VLAN組網圖

3. 配置步驟

# 設置Voice VLAN為安全模式，使得Voice VLAN端口隻允許合法的語音報文通過。（可選，係統缺省為安全模式）

<DeviceA> system-view

[DeviceA] voice vlan security enable

# 設置OUI地址0011-2200-0000，描述字符為“test”。

[DeviceA] voice vlan mac-address 0011-2200-0000 mask ffff-ff00-0000 description test

# 創建VLAN2，開啟VLAN2的Voice VLAN功能。

[DeviceA] vlan 2

[DeviceA-vlan2] quit

[DeviceA] voice vlan 2 enable

# 設置端口Ethernet1/0/1工作在手動模式。

[DeviceA] interface Ethernet 1/0/1

[DeviceA-Ethernet1/0/1] undo voice vlan mode auto

# 設置端口Ethernet1/0/1為Hybrid類型。

[DeviceA-Ethernet1/0/1] port link-type hybrid

# 設置Voice VLAN是端口Ethernet1/0/1的缺省VLAN，且在該端口允許通過的untagged VLAN列表中。

[DeviceA-Ethernet1/0/1] port hybrid pvid vlan 2

[DeviceA-Ethernet1/0/1] port hybrid vlan 2 untagged

# 開啟端口Ethernet1/0/1的Voice VLAN功能。

[DeviceA-Ethernet1/0/1] voice vlan enable

4. 顯示與驗證

# 顯示當前係統支持的OUI地址、OUI地址掩碼和描述信息。

<DeviceA> display voice vlan oui

Oui Address     Mask            Description

0003-6b00-0000  ffff-ff00-0000  Cisco phone

000f-e200-0000  ffff-ff00-0000  H3C Aolynk phone

0011-2200-0000  ffff-ff00-0000  test

00d0-1e00-0000  ffff-ff00-0000  Pingtel phone

00e0-7500-0000  ffff-ff00-0000  Polycom phone

00e0-bb00-0000  ffff-ff00-0000  3Com phone

# 顯示當前Voice VLAN的狀態。

<DeviceA> display voice vlan status

Voice Vlan status: ENABLE

Voice Vlan ID: 2

Voice Vlan security mode: Security

Voice Vlan aging time: 1440 minutes

Current voice vlan enabled port mode:

PORT                     MODE

----------------------------------------

Ethernet1/0/1           MANUAL
