有基於接口檢測綁定靜態路由探測方法嘛，不基於下一條

您好，請知：

可以使用track與BFD或NQA進行聯動檢測。

以下是配置舉例，請參考：

1.6.4  靜態路由、Track與NQA聯動配置舉例

1. 組網需求

Switch A、Switch B、Switch C和Switch D連接了20.1.1.0/24和30.1.1.0/24兩個網段，在交換機上配置靜態路由以實現兩個網段的互通，並配置路由備份以提高網絡的可靠性。

Switch A作為20.1.1.0/24網段內主機的缺省網關，在Switch A上存在兩條到達30.1.1.0/24網段的靜態路由，下一跳分別為Switch B和Switch C。這兩條靜態路由形成備份，其中：

·     下一跳為Switch B的靜態路由優先級高，作為主路由。該路由可達時，Switch A通過Switch B將報文轉發到30.1.1.0/24網段。

·     下一跳為Switch C的靜態路作為備份路由。

·     在Switch A上通過靜態路由、Track與NQA聯動，實時判斷主路由是否可達。當主路由不可達時，備份路由生效，Switch A通過Switch C將報文轉發到30.1.1.0/24網段。

同樣地，Switch D作為30.1.1.0/24網段內主機的缺省網關，在Switch D上存在兩條到達20.1.1.0/24網段的靜態路由，下一跳分別為Switch B和Switch C。這兩條靜態路由形成備份，其中：

·     下一跳為Switch B的靜態路由優先級高，作為主路由。該路由可達時，Switch D通過Switch B將報文轉發到20.1.1.0/24網段。

·     下一跳為Switch C的靜態路作為備份路由。

在Switch D上通過靜態路由、Track與NQA聯動，實時判斷主路由是否可達。當主路由不可達時，備份路由生效，Switch D通過Switch C將報文轉發到20.1.1.0/24網段。

2. 組網圖

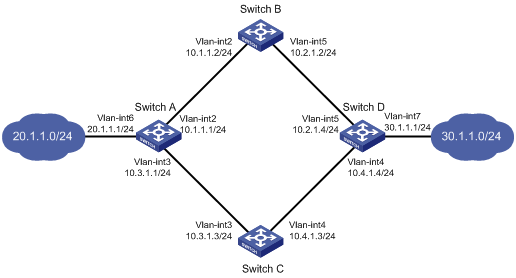

圖1-5 靜態路由、Track與NQA聯動配置組網圖

3. 配置步驟

(1)     按照圖1-5創建VLAN，在VLAN中加入對應的端口，並配置各VLAN接口的IP地址，具體配置過程略

(2)     配置Switch A

# 配置到達30.1.1.0/24網段的靜態路由：下一跳地址為10.1.1.2，優先級為缺省值60，該路由與Track項1關聯。

<SwitchA> system-view

[SwitchA] ip route-static 30.1.1.0 24 10.1.1.2 track 1

# 配置到達30.1.1.0/24網段的靜態路由：下一跳地址為10.3.1.3，優先級為80。

[SwitchA] ip route-static 30.1.1.0 24 10.3.1.3 preference 80

# 配置到達10.2.1.4的靜態路由：下一跳地址為10.1.1.2。

[SwitchA] ip route-static 10.2.1.4 24 10.1.1.2

# 創建管理員名為admin、操作標簽為test的NQA測試組。

[SwitchA] nqa entry admin test

# 配置測試類型為ICMP-echo。

[SwitchA-nqa-admin-test] type icmp-echo

# 配置測試的目的地址為10.2.1.4，下一跳地址為10.1.1.2，以便通過NQA檢測Switch A－Switch B－Switch D這條路徑的連通性。

[SwitchA-nqa-admin-test-icmp-echo] destination ip 10.2.1.4

[SwitchA-nqa-admin-test-icmp-echo] next-hop 10.1.1.2

# 配置測試頻率為100ms。

[SwitchA-nqa-admin-test-icmp-echo] frequency 100

# 配置聯動項1（連續失敗5次觸發聯動）。

[SwitchA-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[SwitchA-nqa-admin-test-icmp-echo] quit

# 啟動探測。

[SwitchA] nqa schedule admin test start-time now lifetime forever

# 配置Track項1，關聯NQA測試組（管理員為admin，操作標簽為test）的聯動項1。

[SwitchA] track 1 nqa entry admin test reaction 1

[SwitchA] track 1 nqa entry admin test reaction 1

(3)     配置Switch B

# 配置到達30.1.1.0/24網段的靜態路由：下一跳地址為10.2.1.4。

<SwitchB> system-view

[SwitchB] ip route-static 30.1.1.0 24 10.2.1.4

# 配置到達20.1.1.0/24網段的靜態路由：下一跳地址為10.1.1.1。

[SwitchB] ip route-static 20.1.1.0 24 10.1.1.1

(4)     配置Switch C

# 配置到達30.1.1.0/24網段的靜態路由：下一跳地址為10.4.1.4。

<SwitchC> system-view

[SwitchC] ip route-static 30.1.1.0 24 10.4.1.4

# 配置到達20.1.1.0/24網段的靜態路由：下一跳地址為10.3.1.1。

[SwitchC] ip route-static 20.1.1.0 24 10.3.1.1

(5)     配置Switch D

# 配置到達20.1.1.0/24網段的靜態路由：下一跳地址為10.2.1.2，優先級為缺省值60，該路由與Track項1關聯。

<SwitchD> system-view

[SwitchD] ip route-static 20.1.1.0 24 10.2.1.2 track 1

# 配置到達20.1.1.0/24網段的靜態路由：下一跳地址為10.4.1.3，優先級為80。

[SwitchD] ip route-static 20.1.1.0 24 10.4.1.3 preference 80

# 配置到達10.1.1.1的靜態路由：下一跳地址為10.2.1.2。

[SwitchD] ip route-static 10.1.1.1 24 10.2.1.2

# 創建管理員名為admin、操作標簽為test的NQA測試組。

[SwitchD] nqa entry admin test

# 配置測試類型為ICMP-echo。

[SwitchD-nqa-admin-test] type icmp-echo

# 配置測試的目的地址為10.1.1.1，下一跳地址為10.2.1.2，以便通過NQA檢測Switch D－Switch B－Switch A這條路徑的連通性。

[SwitchD-nqa-admin-test-icmp-echo] destination ip 10.1.1.1

[SwitchD-nqa-admin-test-icmp-echo] next-hop 10.2.1.2

# 配置測試頻率為100ms。

[SwitchD-nqa-admin-test-icmp-echo] frequency 100

# 配置聯動項1（連續失敗5次觸發聯動）。

[SwitchD-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[SwitchD-nqa-admin-test-icmp-echo] quit

# 啟動探測。

[SwitchD] nqa schedule admin test start-time now lifetime forever

# 配置Track項1，關聯NQA測試組（管理員為admin，操作標簽為test）的聯動項1。

[SwitchD] track 1 nqa entry admin test reaction 1

(6)     驗證配置結果

# 顯示Switch A上Track項的信息。

[SwitchA] display track all

Track ID: 1

  Status: Positive

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Reference object:

    NQA entry: admin test

    Reaction: 1

# 顯示Switch A的路由表。

[SwitchA] display ip routing-table

Routing Tables: Public

         Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         Direct 0    0            10.1.1.1        Vlan2

10.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.2.1.0/24         Static 60   0            10.1.1.2        Vlan2

10.3.1.0/24         Direct 0    0            10.3.1.1        Vlan3

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        Vlan6

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 60   0            10.1.1.2        Vlan2

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上顯示信息表示，NQA測試的結果為主路由可達（Track項狀態為Positive），Switch A通過Switch B將報文轉發到30.1.1.0/24網段。

# 在Switch B上刪除VLAN接口2的IP地址。

<SwitchB> system-view

[SwitchB] interface vlan-interface 2

[SwitchB-Vlan-interface2] undo ip address

# 顯示Switch A上Track項的信息。

[SwitchA] display track all

Track ID: 1

  Status: Negative

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Reference object:

    NQA entry: admin test

    Reaction: 1

# 顯示Switch A的路由表。

[SwitchA] display ip routing-table

Routing Tables: Public

         Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         Direct 0    0            10.1.1.1        Vlan2

10.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.2.1.0/24         Static 60   0            10.1.1.2        Vlan2

10.3.1.0/24         Direct 0    0            10.3.1.1        Vlan3

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        Vlan6

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 80   0            10.3.1.3        Vlan3

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上顯示信息表示，NQA測試的結果為主路由不可達（Track項狀態為Negative），則備份路由生效，Switch A通過Switch C將報文轉發到30.1.1.0/24網段。

# 主路由出現故障後，20.1.1.0/24網段內的主機仍然可以與30.1.1.0/24網段內的主機通信。

[SwitchA] ping -a 20.1.1.1 30.1.1.1

  PING 30.1.1.1: 56  data bytes, press CTRL_C to break

    Reply from 30.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

    Reply from 30.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

    Reply from 30.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

    Reply from 30.1.1.1: bytes=56 Sequence=4 ttl=254 time=2 ms

    Reply from 30.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

  --- 30.1.1.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms

# Switch D上的顯示信息與Switch A類似。主路由出現故障後，30.1.1.0/24網段內的主機仍然可以與20.1.1.0/24網段內的主機通信。

[SwitchB] ping -a 30.1.1.1 20.1.1.1

  PING 20.1.1.1: 56  data bytes, press CTRL_C to break

    Reply from 20.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

    Reply from 20.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=4 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

  --- 20.1.1.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms

1.6.5  靜態路由、Track與BFD聯動配置舉例

1. 組網需求

Switch A、Switch B和Switch C連接了20.1.1.0/24和30.1.1.0/24兩個網段，在交換機上配置靜態路由以實現兩個網段的互通，並配置路由備份以提高網絡的可靠性。

Switch A作為20.1.1.0/24網段內主機的缺省網關，在Switch A上存在兩條到達30.1.1.0/24網段的靜態路由，下一跳分別為Switch B和Switch C。這兩條靜態路由形成備份，其中：

·     下一跳為Switch B的靜態路由優先級高，作為主路由。該路由可達時，Switch A通過Switch B將報文轉發到30.1.1.0/24網段。

·     下一跳為Switch C的靜態路作為備份路由。

·     在Switch A上通過靜態路由、Track與BFD聯動，實時判斷主路由是否可達。當主路由不可達時，BFD能夠快速地檢測到路由故障，使得備份路由生效，Switch A通過Switch C和Switch B將報文轉發到30.1.1.0/24網段。

同樣地，Switch B作為30.1.1.0/24網段內主機的缺省網關，在Switch B上存在兩條到達20.1.1.0/24網段的靜態路由，下一跳分別為Switch A和Switch C。這兩條靜態路由形成備份，其中：

·     下一跳為Switch A的靜態路由優先級高，作為主路由。該路由可達時，Switch B通過Switch A將報文轉發到20.1.1.0/24網段。

·     下一跳為Switch C的靜態路作為備份路由。

·     在Switch B上通過靜態路由、Track與BFD聯動，實時判斷主路由是否可達。當主路由不可達時，BFD能夠快速地檢測到路由故障，使得備份路由生效，Switch B通過Switch C和Switch A將報文轉發到20.1.1.0/24網段。

2. 組網圖

圖1-6 靜態路由、Track與BFD聯動配置組網圖

3. 配置步驟

(1)     按照圖1-6創建VLAN，在VLAN中加入對應的端口，並配置各VLAN接口的IP地址，具體配置過程略。

(2)     配置Switch A

# 配置到達30.1.1.0/24網段的靜態路由：下一跳地址為10.2.1.2，優先級為缺省值60，該路由與Track項1關聯。

<SwitchA> system-view

[SwitchA] ip route-static 30.1.1.0 24 10.2.1.2 track 1

# 配置到達30.1.1.0/24網段的靜態路由：下一跳地址為10.3.1.3，優先級為80。

[SwitchA] ip route-static 30.1.1.0 24 10.3.1.3 preference 80

# 配置BFD echo報文的源地址為10.10.10.10。

[SwitchA] bfd echo-source-ip 10.10.10.10

# 創建和BFD會話關聯的Track項1，檢測Switch A是否可以與靜態路由的下一跳Switch B互通。

[SwitchA] track 1 bfd echo interface vlan-interface 2 remote ip 10.2.1.2 local ip 10.2.1.1

(3)     配置Switch B

# 配置到達20.1.1.0/24網段的靜態路由：下一跳地址為10.2.1.1，優先級為缺省值60，該路由與Track項1關聯。

<SwitchB> system-view

[SwitchB] ip route-static 20.1.1.0 24 10.2.1.1 track 1

# 配置到達20.1.1.0/24網段的靜態路由：下一跳地址為10.4.1.3，優先級為80。

[SwitchB] ip route-static 20.1.1.0 24 10.4.1.3 preference 80

# 配置BFD echo報文的源地址為1.1.1.1。

[SwitchB] bfd echo-source-ip 1.1.1.1

# 創建和BFD會話關聯的Track項1，檢測Switch B是否可以與靜態路由的下一跳Switch A互通。

[SwitchB] track 1 bfd echo interface vlan-interface 2 remote ip 10.2.1.1 local ip 10.2.1.2

(4)     配置Switch C

# 配置到達30.1.1.0/24網段的靜態路由：下一跳地址為10.4.1.2。

<SwitchC> system-view

[SwitchC] ip route-static 30.1.1.0 24 10.4.1.2

# 配置到達20.1.1.0/24網段的靜態路由：下一跳地址為10.3.1.1。

[SwitchB] ip route-static 20.1.1.0 24 10.3.1.1

(5)     驗證配置結果

# 顯示Switch A上Track項的信息。

[SwitchA] display track all

Track ID: 1

  Status: Positive

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Reference object:

    BFD Session:

    Packet type: Echo

    Interface  : Vlan-interface2

    Remote IP  : 10.2.1.2

    Local IP   : 10.2.1.1

# 顯示Switch A的路由表。

[SwitchA] display ip routing-table

Routing Tables: Public

         Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.2.1.0/24         Direct 0    0            10.2.1.1        Vlan2

10.2.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.3.1.0/24         Direct 0    0            10.3.1.1        Vlan3

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        Vlan5

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 60   0            10.2.1.2        Vlan2

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上顯示信息表示，BFD檢測的結果為下一跳地址10.2.1.2可達（Track項狀態為Positive），主路由生效，Switch A通過Switch B將報文轉發到30.1.1.0/24網段。

# 在Switch B上刪除VLAN接口2的IP地址。

<SwitchB> system-view

[SwitchB] interface vlan-interface 2

[SwitchB-Vlan-interface2] undo ip address

# 顯示Switch A上Track項的信息。

[SwitchA] display track all

Track ID: 1

  Status: Negative

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Reference object:

    BFD Session:

    Packet type: Echo

    Interface  : Vlan-interface2

    Remote IP  : 10.2.1.2

    Local IP   : 10.2.1.1

# 顯示Switch A的路由表。

[SwitchA] display ip routing-table

Routing Tables: Public

         Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.2.1.0/24         Direct 0    0            10.2.1.1        Vlan2

10.2.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.3.1.0/24         Direct 0    0            10.3.1.1        Vlan3

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        Vlan5

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 80   0            10.3.1.3        Vlan3

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上顯示信息表示，BFD檢測的結果為下一跳地址10.2.1.2不可達（Track項狀態為Negative），備份路由生效，Switch A通過Switch C和Switch B將報文轉發到30.1.1.0/24網段。

# 主路由出現故障後，20.1.1.0/24網段內的主機仍然可以與30.1.1.0/24網段內的主機通信。

[SwitchA] ping -a 20.1.1.1 30.1.1.1

  PING 30.1.1.1: 56  data bytes, press CTRL_C to break

    Reply from 30.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

    Reply from 30.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

    Reply from 30.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

    Reply from 30.1.1.1: bytes=56 Sequence=4 ttl=254 time=2 ms

    Reply from 30.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

  --- 30.1.1.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms

# Switch B上的顯示信息與Switch A類似。主路由出現故障後，30.1.1.0/24網段內的主機仍然可以與20.1.1.0/24網段內的主機通信。

[SwitchB] ping -a 30.1.1.1 20.1.1.1

  PING 20.1.1.1: 56  data bytes, press CTRL_C to break

    Reply from 20.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

    Reply from 20.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=4 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

  --- 20.1.1.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms
