本文介紹了BIOS-5.45版本的特性、使用限製、存在問題及規避措施等。

本文檔需和本文“7_相關資料”中的文檔一起配合使用。

1 版本信息

1.1 版本號

表1 目標文件名稱及MD5校驗碼

版本號：5.45

注：H3C UniServer R4300 G5/R4900 G5/R4700 G5/R5300 G5/R5500 G5(Intel)/R5500K G5/R6900 G5/S4703 G5/S2703 G5/H3C UniStor X10000 G5 機型，該版本號可在HDM Web概況頁麵基本信息欄中查看，如下圖所示。

圖2 查看BIOS版本號

注：刀片服務器節點H3C UniServer B5700 G5，該版本號可在OM Web指定計算節點信息頁麵設備信息欄中查看，如下圖所示。

圖3 查看BIOS版本號

1.2 BIOS內嵌部件版本信息

表2 H3C UniServer R4300 G5/R4900 G5/R4700 G5/R5300 G5/ R5500 G5(Intel)/R5500K G5/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5內嵌部件版本信息

表3 H3C UniServer R6900 G5 BIOS內嵌部件版本信息

1.3 版本配套表

表4 H3C UniServer R4300 G5服務器版本配套表

表5 H3C UniServer R4900 G5/R4700 G5/ R4900LC G5服務器版本配套表

表6 H3C UniServer R5300 G5服務器版本配套表

表7 H3C UniServer R5500 G5(Intel)服務器版本配套表

表8 H3C UniServer R5500K G5服務器版本配套表

表9 H3C UniServer R6900 G5服務器版本配套表

表10 H3C UniServer S4703 G5/S2703 G5服務器版本配套表

表11 H3C UniStor X10000 G5服務器版本配套表

表12 刀片服務器節點版版本配套表

1.4 版本升級策略

1.4.1 建議升級

備注：

必須升級指解決一些重要問題或者網上問題。

建議升級指解決一些概率性非重大問題。

可選升級指解決一些顯示問題或者新增某些功能特性。

1.4.2 支持直接升級

(1)R4900 G5/R4700 G5/R5300 G5/ R5500 G5(Intel)/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5機型的服務器在HDM界麵進行低版本向BIOS-5.24及以後版本升級時，僅支持“強製覆蓋”升級方式。如需“配置保留”，請升級前先導出低版本配置文件，使用BIOS-5.24及以後版本進行強製覆蓋升級成功後，再重新導入低版本的配置文件。

(2)R6900 G5機型的服務器在HDM界麵進行低版本向BIOS-5.31及以後版本升級時，僅支持“強製覆蓋”升級方式。如需“配置保留”，請升級前先導出低版本配置文件，使用BIOS-5.31及以後版本進行強製覆蓋升級成功後，再重新導入低版本的配置文件。

1.5 版本升級注意事項

(1)升級的目標版本需要符合版本配套表。

(2)如果HDM和BIOS均需升級，需先升級HDM，再升級BIOS。

(3)升級BIOS前，需確保服務器在穩定狀態，即服務器關機或者服務器已進入操作係統。

(4)若升級前服務器處於操作係統中，升級完成後，建議執行強製關機後再開機，以使升級後的BIOS版本生效。

(5)采用“配置保留”或者“配置覆蓋”方式升級BIOS，實際的升級過程是發生在再次開機後的POST過程中，整個升級過程中，請勿對服務器執行斷電、強製關機或者重啟的操作。

(6)采用“強製覆蓋”方式升級BIOS，在整個升級過程中請勿對服務器執行斷電、關機或者重啟的操作。

(7)“配置覆蓋”或者“強製覆蓋”升級方式會恢複BIOS的默認值配置，其中包括啟動模式會恢複成默認的UEFI模式。

(8)采用“強製覆蓋”方式升級BIOS過程中，如重啟係統或在BIOS Setup中保存BIOS配置等嚐試寫入BIOS 數據的行為會導致“強製覆蓋”升級過程中數據寫入故障，從而導致BIOS ROM完整性校驗失敗，導致係統啟動失敗。如發生“Flash Image Broken！ System Halt！”請強製關機後重新進行“強製覆蓋”升級動作。

(9)單台升級確認可用後，再批量進行升級，以避免可能存在的風險。

2 硬件特性變更說明

2.1 BIOS-5.43版本硬件特性變更說明

新增Mellanox 25G BF2-MBF2H512C-AESOT智能網卡適配。

2.2 BIOS-5.39版本硬件特性變更說明

新增BIOS-FLASH-512Mbits-104MHz-64Kb-2.7V-3.6V-SPI適配。

2.3 BIOS-5.30版本硬件特性變更說明

新增BIOS SPI Flash W25M512JVFIQ適配。

2.4 BIOS-5.06版本硬件特性變更說明

首次發布。

3 軟件特性及命令行變更說明

3.1 BIOS-5.44版本軟件特性變更說明

3.1.1 新增特性—SNC2特性

為解決B5700/R4300/R4700/R4900/R5300/R5500 G5服務器上啟用SNC異常的問題，新增內存映射I/O即MMIO的相關選項，包括MMCFG Base、MMIO High Base和MMIO High Granularity Size選項，選項位於Advanced->Socket Configuration->Common RefCode Configuration界麵下。

3.1.2 Intel BKC 版本升級變更

Ice Lake 升級至Whitley 2021_WW52 PLR1 Version

3.1.3 Microcode 升級變更

IceLake Production MCU : m_87_606a6_0d000331.mcb

3.2 BIOS-5.43版本軟件特性變更說明

3.2.1 變更特性—修改Memory Map界麵描述

修改Memory Map界麵描述。詳見《H3C服務器 Whitley & Cedar Island平台 BIOS用戶指南》。

3.3 BIOS-5.39版本軟件特性變更說明

3.3.1 新增特性—SGX特性

新增SGX（SW Guard Extensions，軟件保護擴展）相關選項，支持配置TME（Total Memory Encryption，全內存加密）及SGX功能，選項位於Advanced->Socket Configuration->Processor Configuration界麵下。

3.4 BIOS-5.38版本軟件特性變更說明

3.4.1 Intel BKC 版本升級變更

Ice Lake 升級至Whitley 2021_WW39 MR7 Version

3.4.2 Microcode 升級變更

IceLake Production MCU : m_87_606a6_0d000311.mcb

3.5 BIOS-5.37版本軟件特性變更說明

3.5.1 變更特性—變更ADDDC Sparing選項默認值

ADDDC Sparing選項默認值由Disabled變更為Enabled，該選項位於Socket Configuration->Memory Configuration菜單下的Memory RAS Configuration界麵。

3.6 BIOS-5.34版本軟件特性變更說明

3.6.1 變更特性—變更Volatile Memory Mode選項默認值

Volatile Memory Mode選項默認值由2LM變更為1LM，該選項用於協同配置PMem的內存模式。變更後DDR4內存缺省作為普通內存使用，此時Pmem可以配置為非易失性存儲模式（即AD模式）。

3.7 BIOS-5.32版本軟件特性變更說明

3.7.1 新增特性—Static Turbo特性

合入Static Turbo特性，支持配置CPU靜態睿頻加速功能。

3.7.2 Microcode 升級變更

IceLake Production MCU : m_87_606a6_0d0002e0.mcb

3.8 BIOS-5.31版本軟件特性變更說明

3.8.1 Intel BKC 版本升級變更

Copper Lake 升級至Cedar Island 2021_WW20 PLR2 Version

3.8.2 Microcode 升級變更

CooperLake A0 MCU : mbf5065a_86000020.mcb

CooperLake A1 MCU : mbf5065b_07002302.mcb

3.9 BIOS-5.28版本軟件特性變更說明

3.9.1 Intel BKC 版本升級變更

Ice Lake 升級至Whitley 2021_WW22 MR3 Version

3.9.2 Microcode 升級變更

IceLake Production MCU : m_87_606a6_0d0002b1.mcb

3.10 BIOS-5.25版本軟件特性變更說明

3.10.1 新增UFS(Uncore Frequency Scaling,非核心頻率縮放)設置選項

新增UFS(Uncore Frequency Scaling,非核心頻率縮放)設置的相關選項，即新增了Uncore Freq Scaling等選項，位於Advanced->Advanced Power Management Configuration->CPU Advanced PM Tuning界麵。

3.11 BIOS-5.24版本軟件特性變更說明

3.11.1 Intel BKC 版本升級變更

Ice Lake 升級至Whitley 2021_WW15 PV Version

Copper Lake 升級至Cedar Island 2021_WW05 PLR1 Version

3.11.2 Microcode 升級變更

IceLake CPU HCC Production MCU : m_87_606a4_0b000280.mcb
‎IceLake CPU XCC C0 Production MCU : m_87_606a5_0c0002f0.mcb
‎IceLake CPU XCC D0 Production MCU : m_87_606a6_0d000280.mcb

3.11.3 內存AMT（Advanced Memory Test）功能特性變更

引入Hynix/Samsung/micron內存廠商測試程序，增加支持常用內存測試/修複/結果上報等功能。

3.11.4 刪除Opportunistic Spare Core選項

Advanced頁簽下，Platform Configuration->Runtime Error Logging->eMCA Settings界麵的Opportunistic Spare Core選項刪除。

3.11.5 刪除SMI UPI Lane Failover選項

Advanced頁簽下，Platform Configuration->Runtime Error Logging->UPI Error Enabling界麵的SMI UPI Lane Failover選項刪除。

3.12 BIOS-5.20版本軟件特性變更說明

3.12.1 變更T-State Throttle Level選項

對於R5300 G5和B5700 G5服務器，BIOS Setup內Advanced->Advanced Power Management Configuration->CPU Thermal Management->CPU T State Control界麵的T-State Throttle Level選項不再支持6.25%和12.5%參數。

3.13 BIOS-5.14版本軟件特性變更說明

本版本特性變化情況如下：

CooperLake A0 MCU Microcode升級至mbf5065a_86000020

CooperLake A1 MCU Microcode升級至mbf5065b_07000020

3.14 BIOS-5.08版本軟件特性變更說明

本版本特性變化情況如下：

關閉P2A訪問CPLD模塊，用於解決BMC後台大量CORE文件刷屏問題。

3.15 BIOS-5.06版本軟件特性變更說明

首次發布。

4 版本使用限製及注意事項

4.1 使用限製

(1)R4900 G5/R4700 G5/R5300 G5/ R5500 G5(Intel)/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5機型的服務器在HDM界麵進行低版本向BIOS-5.24及以後版本升級時，僅支持“強製覆蓋”升級方式。如需“配置保留”，請升級前先導出低版本配置文件，使用BIOS-5.24及以後版本進行強製覆蓋升級成功後，再重新導入低版本的配置文件。

(2)R6900 G5機型的服務器在HDM界麵進行低版本向BIOS-5.31及以後版本升級時，僅支持“強製覆蓋”升級方式。如需“配置保留”，請升級前先導出低版本配置文件，使用BIOS-5.31及以後版本進行強製覆蓋升級成功後，再重新導入低版本的配置文件。

4.2 注意事項

(1)在BIOS啟動過程中，會與HDM進行交互，如果在此期間，升級HDM或主動重置HDM，可能會導致BIOS啟動過程異常。

5 存在問題與規避措施

無。

6 解決問題列表

6.1 BIOS-5.45版本解決問題列表

1. 202112290761

問題現象：BIOS Setup下Advanced-USB Configuration和Advanced-Platform Configuration-PCH Configuration-USB Configuration重名，更新PCH Configuration下USB Configuration為Chipset USB Configuration。

問題產生條件： BIOS Setup下Advanced-USB Configuration和Advanced-Platform Configuration-PCH Configuration-USB Configuration重名需變更。

6.2 BIOS-5.44版本解決問題列表

1. 202201280285

問題現象：BIOS Setup下設置User密碼後重啟服務器，使用User權限進入BIOS Setup界麵，中文狀態下退出頁麵選項全部置灰。

問題產生條件： BIOS Setup下設置User密碼並切換中文模式後重啟服務器，使用User權限進入BIOS Setup界麵。

2. 202111051636

問題現象：服務器接入2端口25Gb光接口智能網卡（UNB-iETH-PS225_H16-LP-2P-25G-M），Legacy模式下在HDM界麵查看PCIE設備信息，MAC顯示為0。

問題產生條件：服務器接入2端口25Gb光接口智能網卡（UNB-iETH-PS225_H16-LP-2P-25G-M），Legacy模式下在HDM界麵查看PCIE設備信息。

6.3 BIOS-5.43版本解決問題列表

1. 202201130364

問題現象：R5300 G5/R5500 G5服務器接入UN-NIC-BCM957302-F-B-10Gb-2P光接口網卡，進入BIOS Setup界麵修改任意選項值後，按F3恢複默認設置，等待時間過長，需要30-40秒才能恢複。

問題產生條件：R5300 G5/R5500 G5服務器接入UN-NIC-BCM957302-F-B-10Gb-2P光接口網卡，進入BIOS Setup界麵修改任意選項值。

6.4 BIOS-5.41版本解決問題列表

1. 202110191152

問題現象：進入BIOS Setup 圖形化界麵，選擇Exit頁簽，在 Boot Override啟動項列表中選擇Ubuntu Server 20.04 (64 bit) – LTS係統的啟動項，操作係統無法正常啟動。

問題產生條件：進入BIOS Setup 圖形化界麵，選擇Exit頁簽，在 Boot Override啟動項列表中選擇 Ubuntu Server 20.04 (64 bit) – LTS 係統的啟動項。

6.5 BIOS-5.40版本解決問題列表

1. 202112020223

問題現象：服務器插入UN-NIC-BCM957302-F-B-10Gb以太網卡和UN-IB-MCX653105A-ECAT-100Gb IB網卡，BIOS Legacy模式下，HDM界麵上該兩類網卡MAC地址顯示為0，且無法進入PXE引導模式。

問題產生條件：服務器插入UN-NIC-BCM957302-F-B-10Gb以太網卡和UN-IB-MCX653105A-ECAT-100Gb IB網卡，BIOS切換至Legacy模式。

6.6 BIOS-5.39版本解決問題列表

1. 202110251029

問題現象：在服務器主板上插入TPM2.0模塊，進入BIOS Setup-Trusted Computing- SM3_256 PCR Bank選項設為Enabled，發送ResetBios的Redfish命令，以及在HDM界麵中導入修改過的BIOS配置，重啟服務器，再次進入BIOS後發現所有選項未更新，仍為默認值狀態。

問題產生條件：在服務器主板上插入TPM2.0模塊，進入BIOS Setup-Trusted Computing- SM3_256 PCR Bank選項設為Enabled，發送ResetBios的Redfish命令，以及在HDM界麵中導入修改過的BIOS配置，重啟服務器。

6.7 BIOS-5.38版本解決問題列表

1. 202111010267

問題現象：BIOS Setup界麵切換為中文模式，Shutdown Suppression的部分選項仍顯示英文，未翻譯成中文。

問題產生條件：BIOS Setup界麵切換為中文模式。

2. 202110270090

問題現象：Platform Controller Hub直連硬盤模式下，安裝12T硬盤時，HDM界麵顯示的硬盤容量信息格式錯誤。

問題產生條件：Platform Controller Hub直連硬盤模式下，安裝12T硬盤。

6.8 BIOS-5.37版本解決問題列表

1. 202109280449

問題現象：網口不接網線情況下，服務器啟動時在POST界麵按F12進入PXE輪詢，屏幕打印信息中未顯示具體網卡Slot號、端口號、MAC地址等信息。

問題產生條件：網口不接網線情況下，服務器啟動時在POST界麵按F12進入PXE輪詢。

6.9 BIOS-5.35版本解決問題列表

1. 202109231329

問題現象：R6900 G5服務器在OS和BIOS下對NVMe盤進行點燈操作，藍燈不亮。

問題產生條件：R6900 G5服務器在OS和BIOS下對NVMe盤進行點燈操作。

6.10 BIOS-5.34版本解決問題列表

1. 202108200840

問題現象：服務器在HDM界麵進行BIOS版本配置保留/配置覆蓋方式升級刷新時，進度條顯示到91%會自動重啟，重啟後的服務器版本升級成功，配置保留/配置覆蓋功能生效。

問題產生條件：服務器在HDM界麵進行BIOS版本配置保留和配置覆蓋方式升級刷新。

6.11 BIOS-5.32版本解決問題列表

1. 202107221504

問題現象：服務器中接入UN-GPU-XG310-32GB-FHFL顯卡，Legacy模式下會導致BIOS啟動時一直卡在加載100%界麵。

問題產生條件：Legacy模式下，服務器中接入UN-GPU-XG310-32GB-FHFL顯卡。

2. 202106160333

問題現象：R4900 G5服務器中接入UN-NIC-ETH660F-3S-2P網卡，Legacy模式下HDM網卡界麵，MAC地址顯示為0。

問題產生條件：Legacy模式下，R4900 G5服務器中接入UN-NIC-ETH660F-3S-2P網卡。

6.12 BIOS-5.31版本解決問題列表

無。

6.13 BIOS-5.30版本解決問題列表

1. 202106280633

問題現象：BIOS Setup界麵修改配置並保存重啟生效，在Linux下使用AFU工具配置保留升降級BIOS版本，Secure Boot Mode選項配置保存失敗。

問題產生條件：BIOS Setup界麵修改配置並保存重啟生效，在Linux下使用AFU工具配置保留升降級BIOS版本。

2. 202106260444

問題現象：服務器中插入2個硬盤，其中1個有操作係統，1個空盤，Legacy模式下，Hard Disk Drive BBS Priorities中有操作係統的硬盤OS啟動項設置為Disable，在HDM界麵設置下一啟動項為Legacy HardDisk，仍能正常進入OS操作係統。

問題產生條件：服務器中插入2個硬盤，其中1個有操作係統，1個空盤，Legacy模式下，Hard Disk Drive BBS Priorities中有操作係統的硬盤OS啟動項設置為Disable，在HDM界麵設置下一啟動項為Legacy HardDisk。

6.14 BIOS-5.28版本解決問題列表

1. 202106110161

問題現象：服務器上電，按ESC進入BIOS Setup，切換至BOOT界麵修改Early VGA Mode為Simple，切換至Advanced->Socket Configuration->Memory Configuration->Memory RAS Configuration，修改Mirror Mode為Full Mirror Mode，保存重啟後，在Early POST界麵會打印內存鏡像模式降級的信息。

問題產生條件：服務器上電，按ESC進入BIOS Setup，切換至BOOT界麵修改Early VGA Mode為Simple，切換至Advanced->Socket Configuration->Memory Configuration->Memory RAS Configuration，修改Mirror Mode為Full Mirror Mode，保存重啟。

6.15 BIOS-5.27版本解決問題列表

1. 202105240314

問題現象：服務器存在單根故障內存時，BIOS下加載完成Memory Initializing後，顯示兩條重複的內存報錯信息。

問題產生條件：服務器存在單根故障內存時。

6.16 BIOS-5.25版本解決問題列表

1. 202105080707

問題現象：在HDM界麵配置係統IERR/MCA故障後是否重啟係統為不主動重啟主機，注入IERR錯誤係統仍然會重啟。

問題產生條件：係統產生IERR故障時。

2. 202104200616

問題現象：在BIOS Setup界麵，修改BIOS配置後的彈窗提示窗口中單擊“確認/OK”、“取消/Cancel”，無法正常關閉窗口。

問題產生條件：在BIOS Setup界麵，修改BIOS配置後的彈窗提示窗口中單擊“確認/OK”、“取消/Cancel”。

6.17 BIOS-5.24版本解決問題列表

1. 202104250786

問題現象：服務器中插入TCM模塊，進入BIOS Setup界麵，Advanced中選擇Trust Computing，顯示No Security Device Found。

問題產生條件：服務器中插入TCM模塊。

2. 202104141019

問題現象：Icelake CPU在服務器空閑時的能耗較高，Package C6狀態顯示占比隻有70%，導致空閑狀態下CPU單顆功耗過高。

問題產生條件：BIOS開啟Package C6 狀態後查看顯示占比。

3. 202104060971

問題現象：BIOS Graphic模式下，BIOS修改配置後保存更改並退出時，出現Modified BIOS Settings Review彈窗，點擊彈窗中顯示的修改過的選項，服務器會直接重啟使配置生效。

問題產生條件：BIOS Graphic模式下，BIOS修改配置後保存更改並退出。

6.18 BIOS-5.23版本解決問題列表

1. 202104220253

問題現象：BIOS Setup->Advanced->Socket Configuration->Memory Configuration->Rank Margin Tool注釋中默認值錯誤，應為Disable。

問題產生條件：無。

6.19 BIOS-5.22版本解決問題列表

1. 202103310252

問題現象：R4900 G5服務器插入HBA-LSI-9440-8i卡，NIC-ETH-MCX562A-3S-2P網卡，BIOS從UEFI模式切換到legacy模式，係統會反複重啟。

問題產生條件：R4900 G5服務器插入HBA-LSI-9440-8i卡，NIC-ETH-MCX562A-3S-2P網卡，BIOS從UEFI模式切換到legacy模式。

2. 202103190206

問題現象：進入BIOS Setup，選擇Security->Secure Boot Menu密鑰管理界麵，當語言模式配置為中文模式時，使用快捷鍵F3恢複默認值，部分項語言模式恢複失敗，仍顯示為中文。

問題產生條件：進入BIOS Setup，選擇Security->Secure Boot Menu密鑰管理界麵，當語言模式配置為中文模式時，使用快捷鍵F3恢複默認值。

6.20 BIOS-5.20版本解決問題列表

1. 202101290569

問題現象：服務器中插入UN-HBA-LSI-9311-8i卡，並配置2個邏輯硬盤，BIOS Graphic模式下進入UEFI BIOS setup->Advanced->LSI 9311 HII->Vitrual Disk Management->Manage Virtual Disk Properties頁麵下Select Virtual Disk項無選擇框。

問題產生條件：服務器中插入UN-HBA-LSI-9311-8i卡，並配置2個邏輯硬盤，BIOS Graphic模式下進入UEFI BIOS setup->Advanced->LSI 9311 HII->Vitrual Disk Management->Manage Virtual Disk Properties頁麵。

6.21 BIOS-5.19版本解決問題列表

1. 202103191219

問題現象：服務器中插入Intel Barlow Pass內存，係統重啟時會出現低概率誤報UCE故障信息。

問題產生條件：服務器中插入Intel Barlow Pass內存，係統重啟。

6.22 BIOS-5.17版本解決問題列表

1. 202102230843

問題現象：Legacy模式下未接入其他驅動設備，進入BIOS Setup界麵查看Boot overridded以及Other drive BBS priorities選項，多出一個Realtek PXE B00 D14選項。

問題產生條件：Legacy模式下未接入其他驅動設備，進入BIOS Setup界麵查看Boot overridded及Other drive BBS priorities選項。

2. 202102230873

問題現象：HDM頁麵設置永久啟動模式為Legacy模式，啟動項為PXE，保存重啟後進入BIOS Setup界麵，第一啟動項變為Other Device。

問題產生條件：HDM頁麵設置永久啟動模式為Legacy模式，啟動項為PXE，保存重啟後進入BIOS Setup界麵。

6.23 BIOS-5.15版本解決問題列表

1. 202102260947

問題現象：BIOS啟動界麵下EarlyVGA和POST界麵warning提示信息的字體顏色優化，高亮度標紅。

問題產生條件：無。

2. 202102251194

問題現象：服務器運行至操作係統後，前置USB口概率性出現無法識別USB3.0的U盤。

問題產生條件：服務器運行至操作係統後，前置USB口插入USB3.0的U盤。

6.24 BIOS-5.14版本解決問題列表

1. 202101261239

問題現象：SATA控製器為RAID模式時，在Windows Server 2016/ Windows Server 2019操作係統下上電後，對應槽位熱拔插或熱插SATA盤不識別。

問題產生條件：SATA控製器為RAID模式時，在Windows Server 2016/ Windows Server 2019操作係統下上電後。

2. 202101210995

問題現象：固件升級時不修改任何配置進行配置保留更新BIOS固件時，更新完成後進入BIOS Setup下查看CPU的Core Disable Number參數異常。

問題產生條件：固件升級時不修改任何配置進行配置保留更新BIOS固件。

6.25 BIOS-5.08版本解決問題列表

1. 202010170334

問題現象：內存按6+6滿配，BIOS下將BPS設為AD模式並重啟，內存總容量在內存拓撲、HDM頁麵、Main頁麵、post頁麵、Advanced下顯示不一致。

問題產生條件：內存按6+6滿配，BIOS下將BPS設為AD模式並重啟。

2. 202011111129

問題現象：BIOS ESA&TSE模式下，設置完AIC加速卡SSD-NVME-P4800-750.0GB的管理員密碼，重啟服務器，POST階段輸入該卡的管理員密碼錯誤後紅屏。

問題產生條件：BIOS ESA&TSE模式下，POST階段輸入AIC加速卡SSD-NVME-P4800-750.0GB的管理員密碼錯誤。

3. 202011161135

問題現象：Legacy模式下，修改Hard Disk Driver BBS Priorities裏啟動項順序，將不支持legacy模式的操作係統的啟動項調為第一啟動項，第二啟動項為legacy模式正常啟動的OS；隨後在HDM界麵設置下一次啟動項為HardDisk，機器重啟，機器直接進入PXE，未正常進入legacy模式下的OS。

問題產生條件：Legacy模式下，修改Hard Disk Driver BBS Priorities裏啟動項順序，將不支持legacy模式的操作係統的啟動項調為第一啟動項，第二啟動項為legacy模式正常啟動的OS。

4. 202011171304

問題現象：服務器安裝Riser3轉接卡，Riser3轉接卡上的slot13安裝CNA-10GE-2P-560F網卡以及其他PCIe卡，上電開啟服務器所有PCIE卡都可以被識別。隨後將服務器的Riser3轉接卡去掉後，服務器重啟，PCIe NIC Configuration下仍然有slot13的顯示信息。

問題產生條件：服務器的Riser3轉接卡去掉後，重啟服務器。

6.26 BIOS-5.06版本解決問題列表

首次發布。

7 相關資料

7.1 相關資料清單

《H3C服務器 Whitley & Cedar Island平台 BIOS用戶指南》

7.2 資料獲取方式

您可以通過H3C網站（//www.yolosolive.com/）獲取最新的產品資料：

獲取安裝類、配置類或維護類等產品資料

//www.yolosolive.com/cn/Service/Document_Software/Document_Center/Server/

獲取版本說明書等與軟件版本配套的資料

//www.yolosolive.com/cn/Service/Document_Software/Software_Download/Server/

選擇產品類別和產品型號，即可查詢和下載與該產品相關的手冊。

8 技術支持

用戶支持郵箱：[email protected]

技術支持熱線電話：400-810-0504（手機、固話均可撥打）

技術支持知了社區：http://zhiliao.h3c.com（在線快速問題答複）

網址：//www.yolosolive.com

附錄 A 本版本支持的軟件特性列表

A.1 版本軟件特性

表13 H3C UniServer BIOS軟件特性

附錄 B 機架服務器版本升級操作指導

本章介紹了H3C UniServer R4300 G5/R4900 G5/R4700 G5/R5300 G5/ R5500 G5(Intel)/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5服務器的軟件的類型以及如何對軟件進行升級：

B.1 設備軟件簡介

H3C HDM是B/S構架，提供WEB頁麵進行操作。對於H3C UniServer G5係列服務器的管理以及對於自身軟件的升級都是在Web頁麵上操作完成。

B.2 備份配置文件

為了防止升級過程中，配置被覆蓋，建議在升級前，進行備份配置文件的操作。

登錄HDM Web，點擊右側快鍵訪問“配置管理”->“導入/導出配置”頁麵，如圖B-1所示。單擊“導出配置”的按鈕，將當前BIOS配置保存到本地。

圖B-1 導出BIOS配置

B.3 升級步驟

(1)在Web頁麵登錄HDM，如圖B-2所示。本次示例HDM IP：192.168.1.88，登錄用戶名admin，密碼：Password@_。

圖B-2 HDM登錄頁麵

(2)登錄到HDM主界麵，從右側快鍵訪問欄中點擊“固件更新”，如圖B-3所示。

圖B-3 固件更新

(3)點擊“固件更新”頁簽，在頁麵中選擇固件類型以及升級文件，單擊“下一步”按鈕，如圖B-4所示。圖示僅供參考，實際選擇過程中，應該選擇對應版本的xxxx_signed.bin文件。

圖B-4 固件更新

(4)確認固件版本，如圖B-5所示，單擊“下一步”按鈕。

圖B-5 固件信息

(5)在彈出如圖B-6所示的對話框中，單擊“確定”按鈕。

圖B-6 確定升級

(6)等待升級完成，如圖B-7所示。

圖B-7 升級完成

(7)執行主機重啟操作。如在步驟圖B-8中“BIOS更新配置”選擇的是“更新後手動重啟”，BIOS升級完成後，主機不會自動重啟，需要手動執行。

圖B-8 手動重啟

(8)確認更新後的BIOS的版本號，如圖B-9所示。

圖B-9 更新後的BIOS版本號

B.4 軟件升級失敗的處理

軟件包升級失敗後，係統會使用原版本的啟動軟件包運行。用戶可以通過以下方式嚐試解決軟件升級失敗問題。

1)固件類型選擇錯誤，請確認升級過程中選擇的固件類型為“BIOS”。

2)升級包錯誤，請確認下載的是適用於H3C UniServer G5係列的BIOS升級包。

3)升級包已損壞，請重新下載升級包進行升級。

4)請檢查HDM和升級機器之間的網絡是否通暢。

附錄 C 機架服務器PMem200升級操作指導

C.1 設備軟件簡介

PMem200，內存模塊，用於H3C G5係列服務器產品，本文檔中稱為BPS。

C.2 升級步驟

C.2.1 說明

(1)以下升級步驟適用於G5係列服務器且當前操作係統須為Red Hat Enterprise Linux 8.2或CentOS 8.2，其他係統可通過REPO LiveCD進行升級。

(2)PMem200固件版本名稱為UN-AAA_xx.xx.xx.xxxx_Linux.rpm，其中AAA為內存型號（G5係列服務器為BPS），xx.xx.xx.xxxx表示具體內存固件版本號，請根據實際版本號替換。

(3)本次示例組件包UN-BPS_02.02.00.1553_Linux.rpm。

C.2.2 升級步驟

(1)使用管理員賬號登陸係統。

(2)將UN-BPS_02.02.00.1553_Linux.rpm組件包拷貝到係統下任意路徑（例如：/home），如圖C-1所示。

圖C-1 拷貝BPS組件包

(3)進入組件包所在路徑，對組件包進行賦權限，執行chmod 777 UN-BPS_02.02.00.1553_Linux.rpm。

(4)進入組件包所在路徑，進行組件包升級，執行echo -e 'y\nn\n' |./UN-BPS_02.02.00.1553_Linux.rpm，如圖C-2所示。

(5)最後提示successful表示升級成功，如圖C-2所示。

圖C-2 升級完成

(6)執行主機冷重啟操作。

(7)通過KVM關機並重新開機，如圖C-3所示。

圖C-3 KVM關機並重新開機

(8)服務器下電並重新上電。

(9)確認更新後的BPS內存的版本號，如圖C-4所示。

圖C-4 更新後的BPS內存版本號

C.3 軟件升級失敗的處理

軟件包升級失敗後，係統會使用原版本的啟動軟件包運行。用戶可以通過以下方式嚐試解決軟件升級失敗問題。

升級包錯誤，請確認下載的是適用於H3C UniServer G3/G5係列的AEP/BPS升級包。

升級包已損壞，請重新下載升級包進行升級。

附錄 D 刀片服務器節點版本升級操作指導

本章介紹了刀片服務器節點H3C UniServer B5700 G5如何對軟件進行升級：

D.1 升級流程

圖D-1 升級流程

D.2 升級前準備

D.2.1 工具

需要準備的工具如表D-1所示。

表D-1 工具列表

D.2.2 硬件環境搭建

將PC的以太網口通過局域網與主用和備用OM模塊的“MGMT”端口相連，如圖D-2所示。請確保PC的IP地址和OM模塊的IP地址在同一個網段。

圖D-2 連接OM模塊

D.2.3 數據

通過OM模塊升級計算節點BIOS前，需要獲取當前局點相關信息，具體內容如表D-2所示。

表D-2 數據

D.3 升級注意事項

D.3.1 升級前

(1)請從H3C官網獲取最新的BIOS固件版本。

(2)請確保待升級BIOS的計算節點工作狀態正常。

D.3.2 升級中

(1)固件升級過程中，請勿對計算節點進行上下電操作，否則可能會導致OM部分功能以及操作係統出現異常。

(2)禁止多用戶同時進行固件升級操作，否則可能導致固件升級失敗。

D.4 升級步驟

D.4.1 升級前檢查

(1)如圖D-3中①所示，打開PC上的瀏覽器，輸入OM Web頁麵的登錄地址（格式為https://OM_ip_address，本文以https://192.168.0.100為例）。如②所示，輸入管理員用戶名和密碼。如③所示，單擊“登錄”，完成操作。

圖D-3 檢查健康狀態及固件版本（1）

(2)查看機箱節點的狀態信息和診斷信息，如圖D-4所示。

a.單擊“計算節點管理”。

b.選擇待升級BIOS計算節點。

c.單擊“狀態診斷”。

圖D-4 檢查健康狀態及固件版本（2）

(3)判斷計算節點狀態信息和診斷信息是否存在不可執行升級的狀態。例如：計算節點“狀態”：為異常或“上電狀態”為關等。

是：執行步驟（4）

否：執行步驟（5）

(4)處理告警；完成告警處理後，請繼續執行步驟（5）。

(5)查詢並記錄計算節點的BIOS當前軟件版本,如圖D-5所示。

a.單擊“計算節點管理”。

b.選擇一個目標計算節點。

圖D-5 檢查健康狀態及固件版本（3）

D.4.2 升級計算節點的BIOS具體步驟

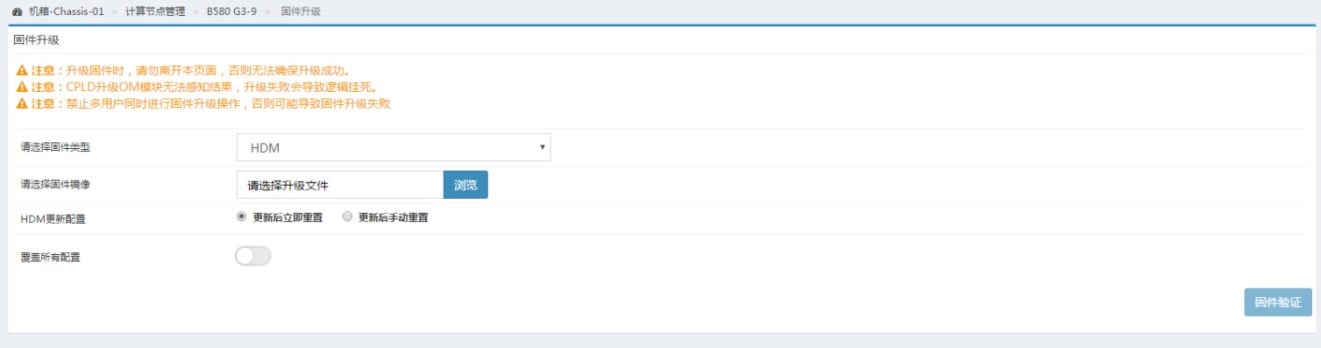

(1)如圖D-6所示，單擊“計算節點管理 > 選中待升級BIOS計算節點 > 固件升級”。

圖D-6 升級計算節點BIOS（1）

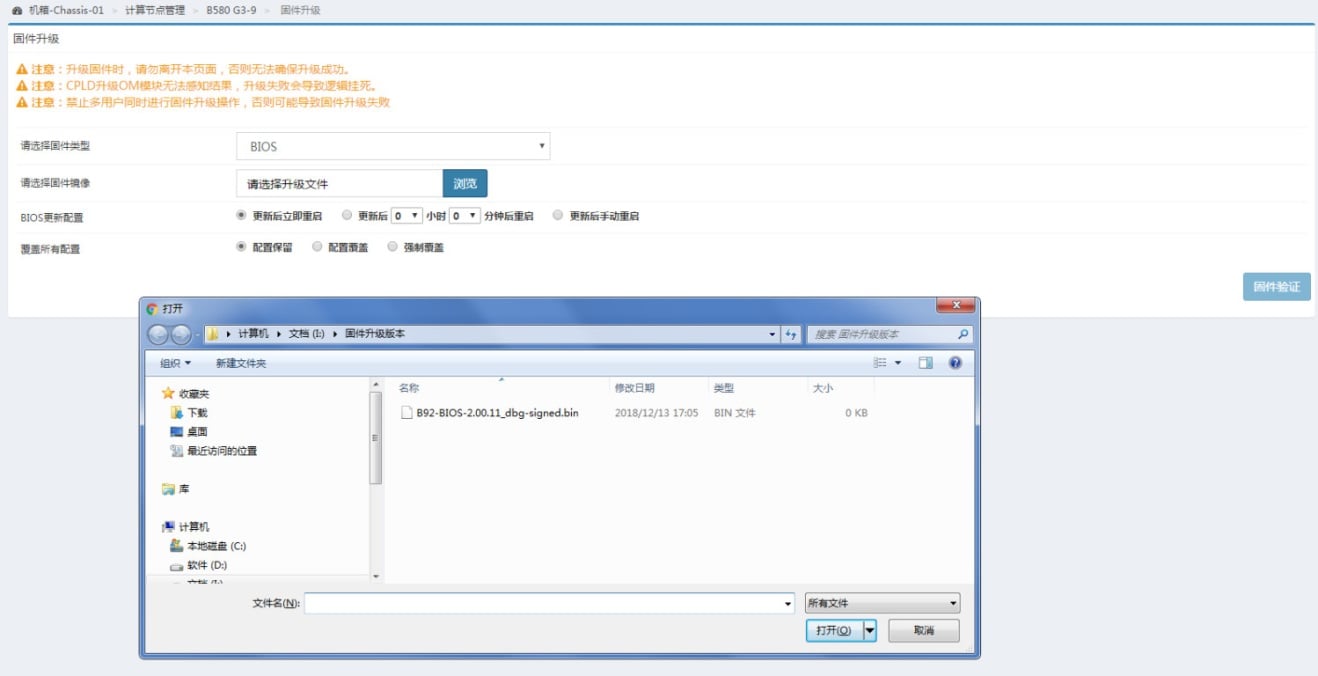

(2)如圖D-7所示，上傳最新BIOS固件版本，並配置如下BIOS升級相關參數。

a.在“請選擇固件類型”欄，選擇固件類型為BIOS。

b.在“請選擇固件類型”欄，單擊“瀏覽”，在彈出對話框中選中待升級的BIOS固件版本。

c.在“BIOS更新配置”欄，勾選“更新後立即重啟”。

d.在“覆蓋所有配置”欄，勾選“配置保留”。

圖D-7 升級計算節點BIOS（2）

(3)如圖D-8所示，固件上傳完成後，單擊“固件驗證”，開始固件驗證。

如圖D-9所示，表示固件版本驗證成功：請執行步驟（4）。

若驗證失敗：請檢查BIOS固件版本的正確性。

圖D-8 升級計算節點BIOS（3）

圖D-9 升級計算節點BIOS（4）

(4)如圖D-10所示，固件驗證完成後，單擊“固件升級”，開始升級固件。頁麵彈出提示信息“計算節點版本升級成功”，說明計算節點的BIOS固件升級成功。

圖D-10 升級計算節點BIOS（5）

(5)升級完成後，查看計算節點當前固件版本。如圖D-11所示，單擊“計算節點管理 > 選擇已完成BIOS升級的計算節點”，判斷該計算節點是否已經升級至目標版本。

是：計算節點BIOS成功升級至目標版本，完成操作。

否：執行步驟（6）

圖D-11 升級計算節點BIOS（6）

(6)重新升級，確認計算節點已經升級至目標版本。

是：完成計算節點BIOS升級。

否：聯係技術支持。

附錄 E 縮略語
